Что такое SDR в ПНД трубах

Полиэтиленовые трубы низкого давления, или ПНД, служат для водоснабжения, канализации и газопроводов. SDR расшифровывается как Standard Dimension Ratio, или стандартный размерный коэффициент, и определяет прочность трубы. Это отношение наружного диаметра к толщине стенки. Чем ниже значение SDR, тем толще стенка и выше способность трубы выдерживать давление. Полную таблицу соотношения можно посмотреть здесь

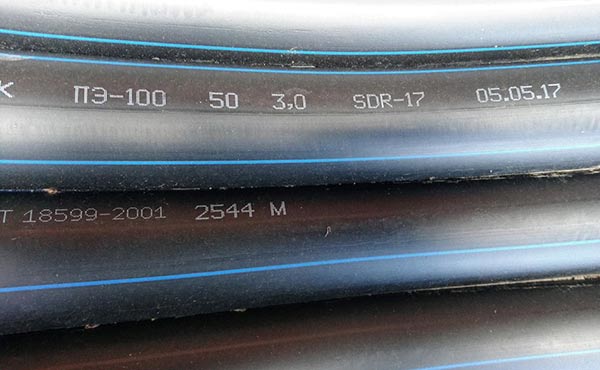

Мы в «ГосСнабРезерв» поставляем трубы, соответствующие ГОСТ 18599-2001. Этот стандарт регулирует размеры и характеристики полиэтиленовых труб. SDR помогает рассчитать, подойдет ли труба для системы с конкретным давлением. Для дачного водопровода с низким напором хватит высокого SDR, а для городской сети нужен низкий.

Что такое SDR и как он рассчитывается

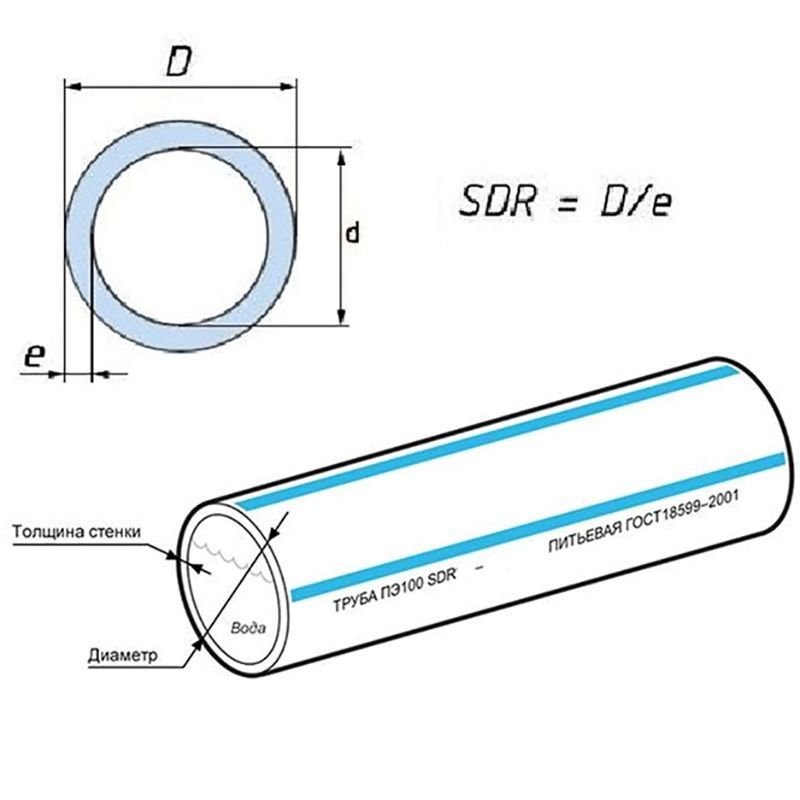

SDR представляет собой отношение наружного диаметра полиэтиленовой трубы к толщине ее стенки. Формула проста: SDR = D / S, где D — наружный диаметр в мм, а S — толщина стенки в мм. ГОСТ 18599-2001 определяет SDR как стандартное размерное отношение, номинальное для труб.

Рассчитывают SDR на производстве, чтобы классифицировать трубы по прочности. Низкий SDR означает толстую стенку, что повышает устойчивость к внутреннему давлению. Высокий SDR указывает на тонкую стенку, подходящую для безнапорных систем.

Формула и примеры расчета

Формула: SDR = Наружный диаметр / Толщина стенки.

• Пример 1: Труба ПЭ100 с диаметром 110 мм и стенкой 6,6 мм. Расчет: 110 / 6,6 ≈ 16,67, что округляется до стандартного значения SDR 17. Такая труба выдерживает до 8 атм и подходит для водоснабжения в малоэтажных домах.
• Пример 2: Труба с диаметром 160 мм и стенкой 14,6 мм. Расчет: 160 / 14,6 ≈ 10,96, или SDR 11. Она выдерживает 12,5 атм и используется в напорных системах.

Всегда проверяйте расчет перед монтажом. Ошибка в выборе SDR может привести к разрывам трубопровода.

Как SDR влияет на выбор трубы

SDR напрямую влияет на ключевые характеристики полиэтиленовых труб. Низкий коэффициент усиливает конструкцию, что позволяет применять ее в системах с высоким давлением. Высокий коэффициент снижает вес и стоимость трубы, но ограничивает ее применение системами с низкой нагрузкой.

Влияние на давление и прочность

Рабочее давление напрямую зависит от SDR и марки материала. Современный материал ПЭ100 выдерживает большие нагрузки по сравнению с устаревшими марками.

Данные из стандарта показывают: чем ниже SDR, тем выше прочность. Минимальная длительная прочность (MRS) для ПЭ100 равна 10 МПа.

Применение разных SDR в водоснабжении и канализации

В водоснабжении чаще всего используют SDR 11-17 для напорных линий. Например, SDR 17 отлично подходит для дач: тонкая стенка снижает вес, упрощает монтаж и выдерживает давление до 8 атм от насоса в колодце.

Для малоэтажных домов, где давление не превышает 6 атм, подойдут трубы SDR 21-26. В системах канализации, где вода идет самотеком, применяют SDR 26-41: для таких задач толстая стенка не требуется, а легкий вес трубы упрощает работу.

Сравнение популярных SDR: таблица и рекомендации

Три самых популярных значения — SDR 11, 17 и 21 — покрывают около 80% всех потребностей в гражданском и промышленном строительстве.

Заключение

SDR — ключевой параметр для выбора ПНД труб. Руководствуйтесь простым правилом: чем выше давление в системе, тем ниже должно быть значение SDR. Всегда консультируйтесь с поставщиком, чтобы избежать дорогостоящих ошибок. Закажите бесплатный расчет в «ГосСнабРезерв» — мы поможем подобрать трубу точно под ваш проект.
