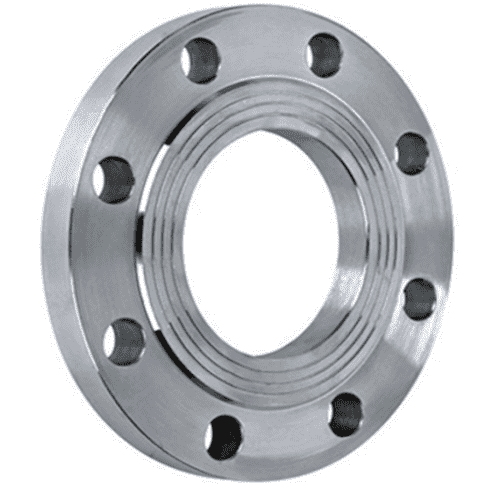

Плоские приварные фланцы

Плоский стальной фланец, который крепится путем сварки, получил широкое распространение благодаря своей универсальности, отличным рабочим характеристикам, доступной стоимости и простоте монтажа. Этот изделие представляет собой плоскую пластину с центральным отверстием и отверстиями для крепежных элементов (шпильки, болты) вокруг периметра. Обычно оно имеет кольцевую форму, но также может быть квадратным или прямоугольным. Главным параметром фланца является его условный проход (Ду), от которого зависят все остальные размеры, присваиваемые автоматически.

Применение плоских фланцев

Стальные плоские фланцы могут входить в состав трубопроводных узлов, теплообменных аппаратов и резервуаров. Они необходимы для установки различных видов трубопроводной арматуры, такой как водоразборные, регулирующие и запорные устройства. Они также играют важную роль при прокладке водопроводных сетей и обеспечивают герметичное соединение трубопроводов с технологическим оборудованием, таким как насосы, котлы и резервуары.

Эти фланцы находят применение в системах, где рабочая среда имеет температуру от -70 до 450 градусов Цельсия и давление до 25 МПа. Они широко используются для транспортировки:

• холодной и горячей воды,

• газа и воздуха,

• канализационных стоков,

• различных кислот,

• нефтепродуктов.

Монтаж плоского фланца выполняется путем сварки. Фланец надевается на трубу и затем приваривается к ней. Через отверстия фланец соединяется с другой деталью с помощью болтов или шпилек и гаек. Для обеспечения герметичности узла используются прокладки из различных материалов, таких как сталь, фторопласт, паронит, графит и др.

Существует схема стыковки плоских фланцев в соответствии с ГОСТ 12820-80. Например, фланец типа 1 стыкуется с другим фланцем такого же типа, а фланец типа 2 (с выступом) совместим с фланцем типа 3 (с впадиной).

Производство плоских стальных фланцев по ГОСТ 12820

Плоские стальные фланцы ГОСТ 12820-80 изготавливаются различными способами, включая горячую штамповку, ковку, газовую резку, центробежное электрошлаковое литье и выгибание из стальной полосы. Для их производства используют различные марки конструкционных низколегированных сталей, такие как Ст 20, Ст 09Г2С, Ст 12х18н10т и другие.

При выборе стальных плоских фланцев цена зачастую становится определяющим фактором. Стоимость зависит от материала изготовления и металлоемкости изделий. В случае эксплуатации в агрессивной среде рекомендуется выбирать фланцы из нержавеющей стали или оцинкованные, так как они имеют более низкую склонность к коррозии и потере герметичности соединений.
