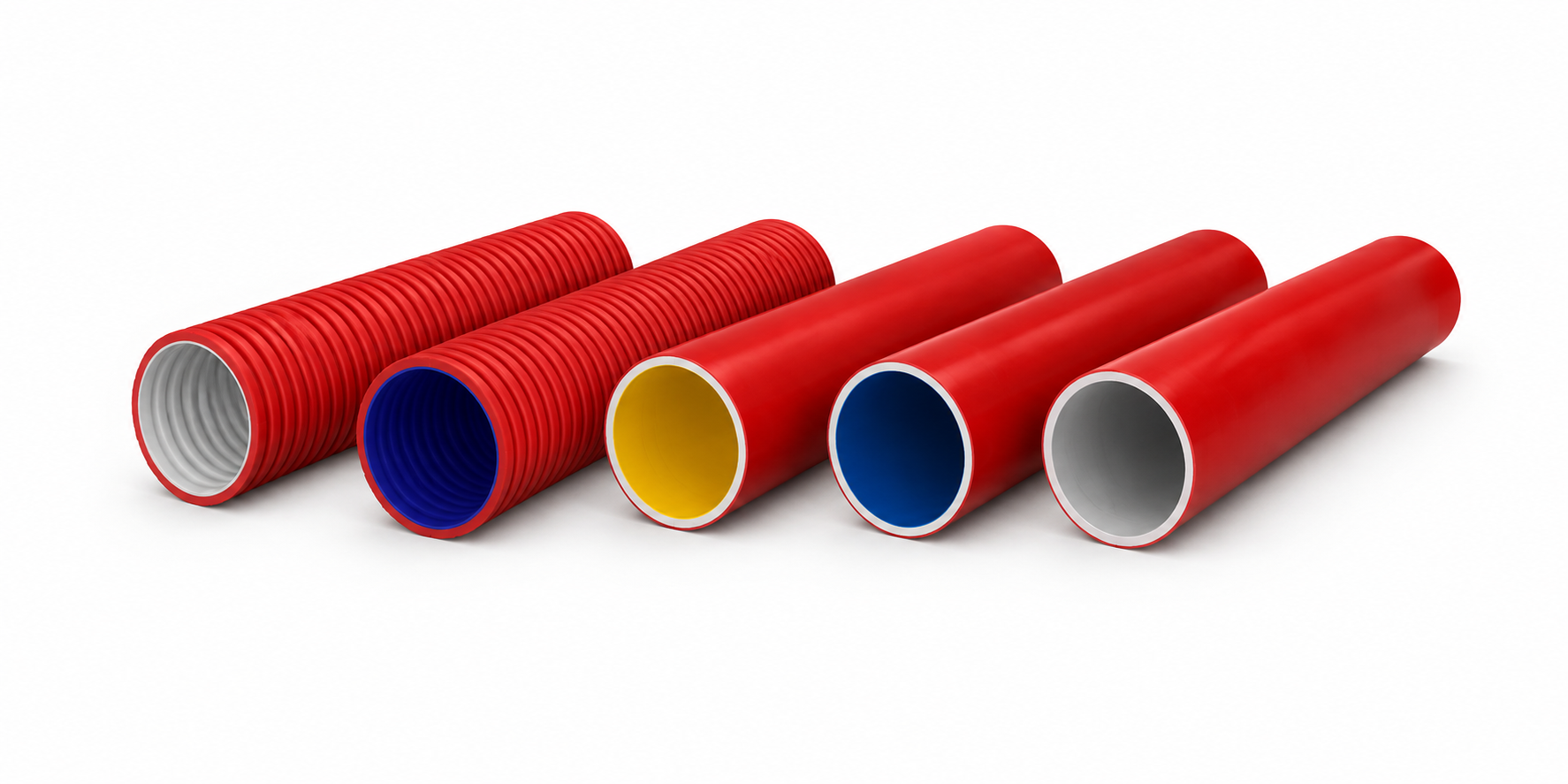

Гофрированная и гладкая труба для кабеля

Универсально лучшего варианта нет. Гладкие трубы для кабеля удобны на прямых трассах и при формировании кабельных блоков. Гибкие двустенные гофрированные трубы для кабеля позволяют проходить плавные повороты и сокращать количество соединений. Окончательный выбор делают по внутреннему диаметру, кольцевой жёсткости, нагрузке, температуре и условиям прокладки.

Материал поможет инженеру или снабженцу выбрать класс трубы, проверить спецификацию и сравнить полную стоимость систем, а не только цену метра.

Чем гофрированная труба отличается от гладкой

Как устроены трубы

Гладкая труба имеет ровные наружную и внутреннюю поверхности. У двустенной гофротрубы наружная стенка ребристая, а внутренняя — гладкая: наружный слой воспринимает нагрузку, внутренний образует кабельный канал. Однослойная тонкая гофра — другой класс продукции, поэтому сравнивать её с подземной двустенной трубой некорректно.

На что влияет форма

Гибкая труба удобнее на трассе с плавными изменениями направления и обычно поставляется в бухтах. Жёсткие отрезки проще выровнять в прямой линии или многоканальном блоке. При этом форма стенки сама по себе не показывает прочность: проверять нужно паспортные характеристики.

Какие трубы сравниваются

Гладкие кабельные трубы

Гладкие изделия бывают однослойными и многослойными. Для кабельной линии следует выбирать не водопроводную трубу похожего размера, а специализированную продукцию, назначение которой подтверждено паспортом, ГОСТ или ТУ.

Стандартные трубы из полиэтилена низкого давления (ПНД) не подходят для силовых кабелей напряжением от 1 до 500 кВ с высокой рабочей температурой жил. Для таких линий действует отдельный ГОСТ Р 70751-2023: применяются термостойкие полимерные трубы со специализированным внутренним слоем, стойким к воздействию короткого замыкания и не распространяющим горение.

Двустенные и однослойные гофры

Двустенная гофрированная труба может быть гибкой или жёсткой. Обычную монтажную гофру разрешается укладывать в землю только тогда, когда такое применение прямо указано изготовителем.

Какую трубу выбрать

Прямая и сложная трасса

Для прямого участка и кабельного блока обычно удобнее жёсткая гладкая или жёсткая двустенная труба. Для маршрута с плавными поворотами — гибкая двустенная гофра: длинная бухта позволяет уменьшить количество муфт. Но каждый изгиб увеличивает усилие протяжки.

Грунт, дорога и здание

Под дорогой учитывают транспортную нагрузку, глубину, основание и уплотнение грунта. В стене, стяжке, монолите или при открытой прокладке дополнительно проверяют пожарные свойства материала и разрешённый способ монтажа.

Какие параметры проверять

Жёсткость и сжатие

Кольцевая жёсткость SN и сопротивление сжатию в ньютонах — разные показатели. По ISO 9969 SN определяют при диаметральной деформации 3%, тогда как классы сжатия 250, 450, 750 и 1250 Н регламентируются методикой ГОСТ Р МЭК 61386.24. Прямого соответствия между ними нет: нельзя приравнивать класс 750 Н к определённому значению кольцевой жёсткости (например, к SN8). Это принципиально разные физико-механические испытания со своими схемами нагружения и расчёта.

Диаметр и заполнение

Расчёт выполняют по внутреннему диаметру. Например, для номинального наружного диаметра 110 мм ГОСТ Р МЭК 61386.24-2014 устанавливает минимальный внутренний диаметр 82 мм. После проверки заполнения оценивают радиус изгиба, риск заклинивания и усилие тяжения.

Температура

Температуру хранения, монтажа и эксплуатации проверяют отдельно. Диапазон одного артикула нельзя переносить на все трубы из ПНД.

Как рассчитать количество и стоимость

Сначала определяют число и наружные диаметры кабелей, длину трассы, повороты, запас и поставочную длину трубы. Для нескольких кабелей сравнивают сумму площадей их сечений с площадью внутреннего канала. Универсального коэффициента заполнения для всех объектов нет.

Количество прямых муфт ориентировочно равно числу отрезков минус один. В смету также включают уплотнения, заглушки, доставку, основание, монтаж и протяжку. Поэтому дешёвая труба за метр не всегда даёт низкую итоговую стоимость.

Как прокладывать и соединять

Траншею очищают от воды, камней и мусора. Канал перед протяжкой проверяют на проходимость контрольным калибром, а торцы — на отсутствие заусенцев. ГОСТ Р 70819-2023 требует сохранять соосность труб и выполнять соединения по рабочей документации.

Муфта должна быть совместима с конкретной системой. Герметичность обеспечивает комплект «труба — муфта — уплотнитель», а не муфта сама по себе. ПУЭ также требует исключить скопление влаги внутри труб.

Типичные ошибки: подбор по наружному диаметру, резкие повороты, неподтверждённая гофра для земли, несовместимые соединения и засыпка крупными камнями.

Чек-лист входного и монтажного контроля перед засыпкой траншеи

• Дно траншеи очищено от камней, строительного мусора и осушено от грунтовых вод.
• Выполнена песчаная подготовка (подушка) толщиной не менее 100 мм с послойным уплотнением.
• Обеспечен нормативный продольный уклон трубной трассы (не менее 0,2%) для стока конденсата.
• Трубы проверены на отсутствие сквозных задиров, сплющивания и трещин.
• Проходимость каждого канала проверена контрольным калибром до начала засыпки (ГОСТ Р 70819-2023).
• С торцов труб удалены заусенцы, острые кромки и снята монтажная фаска.
• Соосность стыкуемых отрезков выверена в горизонтальной и вертикальной плоскостях.
• Установлены штатные уплотнительные кольца в соответствующий профиль ребра/муфты.
• Муфты надвинуты до упорной метки на наружной поверхности трубы.
• Фактические радиусы изгиба гибких гофротруб не менее минимально допустимых значений по паспорту производителя.
• В многоканальных блоках соблюдены дистанционные зазоры между параллельными каналами (кластерами).
• На открытые концы труб установлены временные защитные герметичные заглушки.
• Внутрь каналов заложена протяжка (лидер-трос или технический шпагат).
• Подготовлен мягкий грунт или песок без фракций камней крупнее 20 мм для первичной защитной засыпки (200 мм над шелыгой).

Какие документы проверить

Для подземной трубной системы применяют ГОСТ Р МЭК 61386.24-2014; стандарт действует и устанавливает требования к трубам и арматуре, прокладываемым в земле. Для монтажа кабелей с пластмассовой изоляцией до 35 кВ используют ГОСТ Р 70819-2023.

До закупки нужно запросить:

• паспорт и технический лист;
• ГОСТ или ТУ;
• внутренний диаметр;
• SN и сопротивление сжатию с методикой испытания;
• температурные диапазоны;
• допустимые способы прокладки;
• документы на муфты и уплотнения.

В каталоге ГосСнабРезерв представлены гофрированные трубы «Электрокор» и термостойкие трубы «Электропайп». Наличие и срок отгрузки следует подтверждать по конкретной позиции: складские товары обычно отгружаются быстрее, заказные зависят от загрузки производства.

Алгоритм выбора

1. Определить назначение и напряжение линии.
2. Зафиксировать место и способ прокладки.
3. Рассчитать нагрузки и изучить грунт.
4. Подобрать внутренний диаметр.
5. Проверить радиусы и усилие тяжения.
6. Сопоставить паспорта труб и комплектующих.
7. Сравнить полную стоимость систем.
