Этапы, технологии и методы монтажа ПНД труб

Полиэтиленовые трубы низкого давления (ПНД) широко используются в самых различных инженерных системах — от водоснабжения и канализации до дренажа и газопроводов. Благодаря своим свойствам, таким как высокая прочность, гибкость и устойчивость к коррозии, ПНД трубы зарекомендовали себя как надежное и долговечное решение для прокладки подземных и надземных коммуникаций.

Однако даже самые качественные материалы нуждаются в профессиональном и грамотном монтаже. Ошибки на этапах подготовки, соединения или укладки могут привести к серьезным последствиям: утечкам, повреждению трубопровода, снижению срока службы системы. Неправильный монтаж может свести на нет преимущества ПНД труб, повысить затраты на эксплуатацию и вызвать необходимость дорогостоящих ремонтов.

Поэтому соблюдение технологий монтажа ПНД труб — это не просто рекомендация, а важное условие для обеспечения надежной и долговечной работы всей системы

Этапы монтажа ПНД труб

Монтаж трубопроводов из ПНД требует тщательной подготовки и выполнения каждого этапа в определенной последовательности. Это позволяет избежать проблем в эксплуатации и обеспечить долговечность системы.

Подготовка к монтажу

Этот этап включает анализ проекта и сбор всех необходимых ресурсов для дальнейшего монтажа.

Изучение проекта и планирование трассы укладки. Прежде чем приступать к монтажу, необходимо детально изучить проектную документацию, которая должна содержать всю информацию о трассе укладки, месте соединений и предполагаемых точках ввода в эксплуатацию. На этом этапе учитывают особенности местности, возможные перепады высот, плотность грунта и другие условия.

Подбор необходимых материалов и инструментов. На основе проекта составляется перечень всех необходимых материалов (трубы, фитинги, уплотнительные материалы) и инструментов (сварочный аппарат, труборез, измерительные инструменты и др.). Подготовка заранее всех ресурсов позволяет избежать сбоев и задержек в процессе монтажа.

Подготовка труб

На этом этапе трубы подготавливают к монтажу: они должны быть отмерены и очищены, чтобы обеспечить точность соединений.

Обрезка труб до нужной длины с помощью трубореза. В зависимости от размеров и конфигурации трубопровода, трубы нарезаются на нужные участки. Труборез позволяет делать ровные, аккуратные срезы, что способствует герметичности и прочности соединений.

Очистка концов труб от загрязнений и заусенцев. После обрезки важно очистить концы труб от пыли, грязи и заусенцев. Это помогает обеспечить качественное соединение и минимизировать риск повреждений сварного шва или фитинга.

Планировка и разметка

Разметка трассы укладки на местности гарантирует точное расположение трубопровода и соблюдение всех параметров проекта.

Разметка трассы укладки труб на местности. Трасса трубопровода размечается на земле с помощью маркеров или краски. Этот процесс включает определение местоположения всех элементов системы: изгибов, точек подключения и мест пересечения с другими коммуникациями.

Учет уклонов и глубины залегания труб. В зависимости от типа трубопровода необходимо соблюдать уклон для обеспечения самотечной работы (например, для дренажных и канализационных труб). Также учитывают глубину залегания, что важно для защиты труб от внешних нагрузок и морозов.

Укладка труб

Трубы помещают в подготовленную траншею, придерживаясь установленных расстояний и углов укладки.

Прокладка труб в заранее подготовленную траншею. Траншея должна быть выкопана заранее, её дно выравнивают и при необходимости насыпают слой песка для амортизации. Укладка труб производится осторожно, чтобы не повредить материал и избежать излишних изгибов.

Соблюдение необходимых расстояний между трубами и другими коммуникациями. ПНД трубы не должны пересекаться с другими коммуникациями слишком близко, чтобы избежать взаимного повреждения. Требуемое расстояние зависит от типа коммуникаций и устанавливается строительными нормами.

Соединение труб

Этот этап требует особой точности и аккуратности, так как от качества соединений зависит герметичность всей системы.

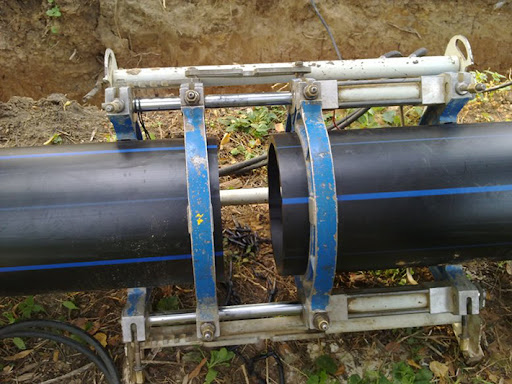

Применение сварки (встык или электросварка) или фитингов. Соединение ПНД труб может осуществляться с помощью сварки (встык или электросварка) или с использованием фитингов (муфт, уголков, тройников и т.д.). Сварка обеспечивает герметичное и прочное соединение, но требует специального оборудования. Фитинги применяются для простых соединений, когда сварка невозможна или нецелесообразна.

Проверка герметичности соединений. После каждого соединения следует проверить герметичность, чтобы предотвратить утечки и убедиться в надежности всей конструкции.

Проверка и испытание системы

После завершения монтажа проводятся испытания, которые подтверждают герметичность и работоспособность системы.

Проведение гидравлических испытаний на герметичность. В систему подается вода под давлением для выявления слабых мест в соединениях. Гидравлические испытания позволяют обнаружить утечки и оценить прочность всей системы.

Проверка на наличие утечек и дефектов. Во время испытания проверяются все соединения и стыки. Если обнаруживаются утечки, соединения следует переделать, чтобы предотвратить аварийные ситуации.

Засыпка канавы

Засыпка канавы выполняется аккуратно, чтобы не повредить уложенные трубы.

Засыпка канавы с трубами грунтом. После проверки система засыпается грунтом или песком. Засыпка производится слоями, чтобы избежать повреждения труб от давления грунта.

Уплотнение грунта для предотвращения оседания. Грунт вокруг труб должен быть уплотнен, чтобы избежать оседания почвы, что может повредить трубопровод. Уплотнение производится механически или вручную, в зависимости от глубины и плотности траншеи.

Финальная проверка

После завершения всех этапов монтажа и засыпки производится последняя проверка, чтобы убедиться в полной работоспособности системы.

Проверка всей системы на работоспособность. Проводится финальная проверка трубопровода для выявления возможных недочетов или дефектов после засыпки. Это позволяет подтвердить, что система полностью готова к эксплуатации.

Убедиться в отсутствии утечек. После всех испытаний и проверок необходимо ещё раз убедиться, что нигде нет утечек, и система полностью герметична.

Эти этапы монтажа обеспечивают надежную работу трубопровода из ПНД на долгие годы, защищая систему от утечек, повреждений и других возможных проблем.

Необходимые инструменты и материалы

Инструменты:

• Труборез для резки труб.

• Сварочный аппарат для соединения труб.

• Фитинги для создания соединений.

• Уплотнительные материалы для герметичности.

• Измерительные инструменты для точной разметки.

• Лопата и кирка для подготовки траншеи.

• Защитные очки и перчатки.

Материалы:

• ПНД трубы и фитинги.

• Уплотнительные ленты или пасты.

• Грунт или песок для засыпки канавы.

• Дренажные материалы при необходимости.

Технологии и методы монтажа ПНД труб

Монтаж ПНД труб может быть выполнен несколькими способами, каждый из которых имеет свои особенности и применяется в зависимости от условий эксплуатации, типа труб и требований к надежности соединений. Основные методы включают сварку (встык и электросварка) и соединение с помощью фитингов.

Выбор метода монтажа

Выбор подходящей технологии зависит от ряда факторов:

• Диаметр труб: сварка встык и электросварка больше подходят для труб с диаметром 50 мм и более, а фитинги — для небольших диаметров.

• Условия эксплуатации: для трубопроводов с высоким давлением и требованиями к герметичности предпочтительна сварка, а для временных и легкодоступных систем — фитинги.

• Условия монтажа: электросварка удобнее для ограниченных пространств и труднодоступных мест, тогда как сварка встык требует большей рабочей зоны.

• Бюджет: фитинги могут увеличить затраты на материалы, но снижают стоимость монтажа, поскольку не требуют дорогостоящего оборудования.

Эти методы обеспечивают надежность ПНД трубопровода и позволяют выбрать оптимальное решение для различных условий и требований.

Ошибки и проблемы при монтаже

Наиболее распространенные ошибки при монтаже ПНД труб:

• Неправильное соединение труб – приводит к утечкам.

• Некачественная сварка – может привести к разрывам.

• Неправильная укладка – вызывает проблемы с дренажем.

• Игнорирование стандартов – может привести к переделке.

При монтаже ПНД труб необходимо учитывать строительные нормы и правила. Требования касаются глубины укладки, толщины стенок труб, прочности соединений и других аспектов. При соблюдении технологий и норм монтажа, а также при правильном выборе материалов, такие системы обеспечат качественную работу на протяжении десятков лет.
