Эта статья — практическое руководство для тех, кто решил не переплатить бригаде и собрать водопровод на даче самостоятельно. С полиэтиленом низкого давления (ПНД) это реально: вам не нужен сварочный аппарат, паяльник или сложные инструменты. Достаточно ножовки и пары рук.
Если вы еще не купили материалы, советуем сначала прочитать наш Гид по выбору ПНД трубы: диаметры и SDR, чтобы не ошибиться с маркой полиэтилена и показателем SDR.
1. Земляные работы: как правильно закопать трубу
Самая тяжелая часть работы — это не скручивание фитингов, а подготовка траншеи. Чтобы не пришлось раскапывать систему через год из-за разморозки или деформации, соблюдайте нормативы и инженерную логику.
Глубина: учет промерзания
Если вы планируете пользоваться водопроводом зимой, труба должна лежать ниже глубины промерзания грунта.
- Для средней полосы России: значения варьируются, но ориентир часто составляет 1.5 – 1.7 метра. Рекомендуем уточнить карту промерзания для вашего конкретного района.
- Для летнего водопровода: допустимо заглубление 30–50 см (на "штык лопаты"), чтобы защитить трубу от механических повреждений (газонокосилки, спотыкания). Критически важно при этом обеспечить уклон для слива воды на зиму.
Важно: Согласно нормативной документации, расчетную глубину заложения трубопровода следует принимать с запасом. В СП 40-102-2000 (п. 5.4.5) указано, что заглубление до верха трубопровода должно быть минимум на 0.5 м больше расчетной глубины проникания в грунт нулевой температуры. Это защищает не только от замерзания, но и от динамических нагрузок транспорта, если труба проходит под проездом.

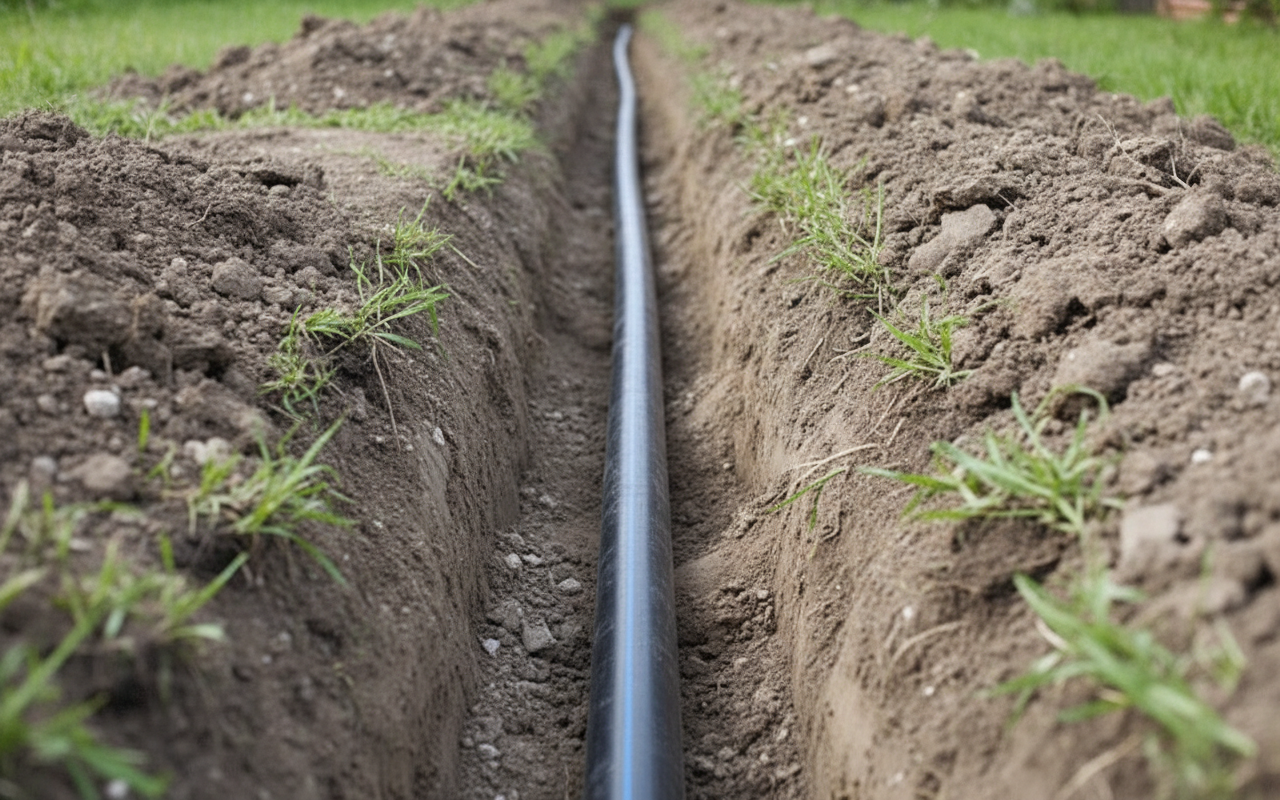

Песчаная подушка: страховка от камней
ПНД труба — прочный, но пластичный материал. Если уложить её прямо на глину с острыми вкраплениями камней или строительного мусора, а сверху засыпать тяжелым грунтом, то при сезонном пучении острый камень может продавить стенку трубы (концентратор напряжений).
Правильный "пирог" траншеи:
- Дно траншеи: выровненное и очищенное.
- Подушка из песка (10–15 см): пролитая водой и утрамбованная. Это создает ложе для трубы.
- Укладка трубы: укладываем "змейкой", не внатяг. Полиэтилен имеет высокий коэффициент линейного расширения, и "змейка" компенсирует изменение длины при колебаниях температуры грунта (СП 40-102-2000, п. 3.7.10).
- Присыпка песком (10–15 см): сверху и с боков для защиты от точечных нагрузок.
- Обратная засыпка грунтом: грунт без крупных камней.
2. Компрессионные фитинги: конструктор для взрослых
Для соединения труб диаметром до 63 мм (в частном домостроении стандартом являются 25, 32, 40 мм) используют компрессионные (обжимные) фитинги. Это пластиковые муфты, уголки и тройники, позволяющие создать герметичное соединение без сварки.

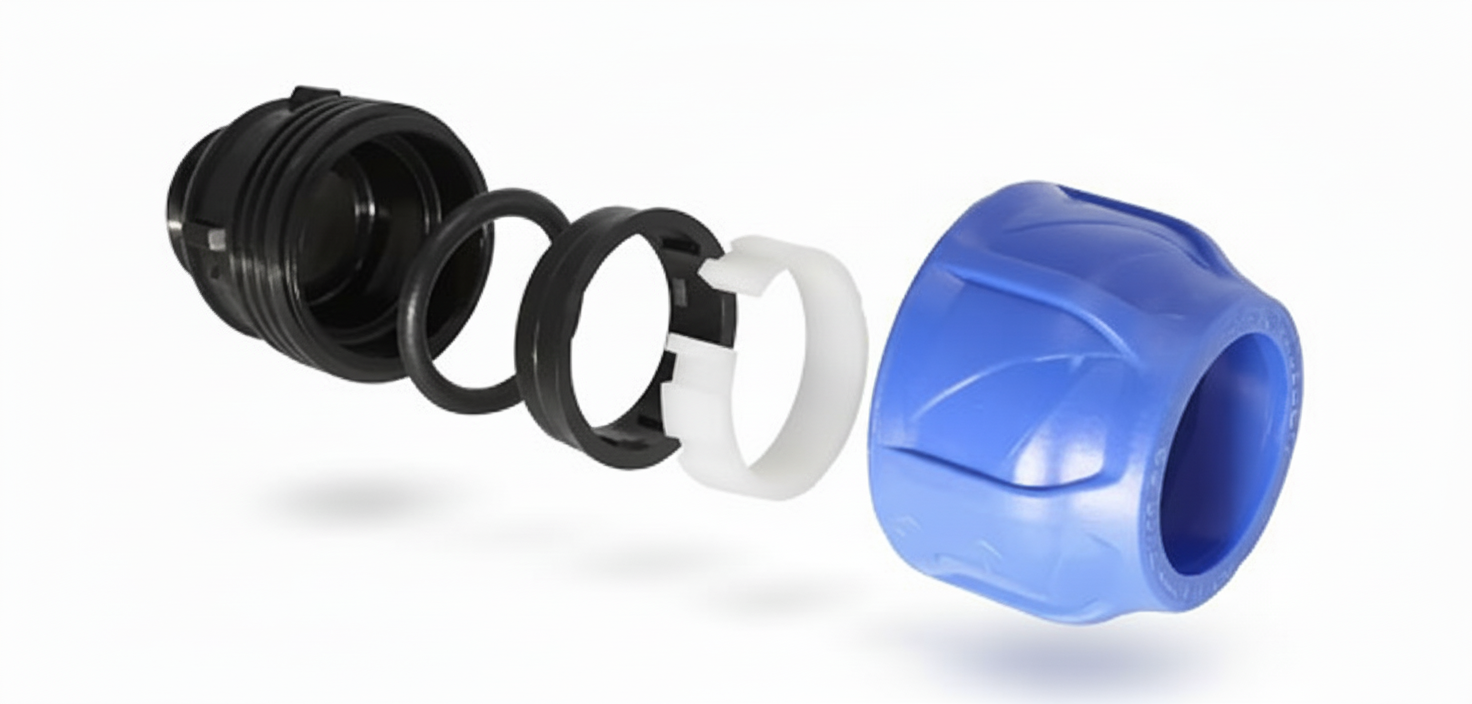

Из чего состоит фитинг
Понимание конструкции поможет избежать ошибок при сборке. Внутри муфты находятся:
- Корпус (обычно черный полипропилен).
- Уплотнительное кольцо (черная резина/EPDM) — ключевой элемент, держит воду.
- Прижимное кольцо (белое пластиковое) — фиксирует резинку и защищает её от повреждения цангой.
- Цанга / Зажимное кольцо (белое с острыми зубчиками, "сухарь") — врезается в тело трубы, предотвращая её выдергивание давлением.
- Гайка-крышка (синяя или черная).
Пошаговая инструкция монтажа
Главная ошибка новичков — разбирать фитинг "до винтика". Этого делать не нужно, если труба подготовлена правильно.
- Отрежьте трубу. Строго перпендикулярно оси (под 90 градусов). Используйте ножницы для пластиковых труб. Если пилите ножовкой, обязательно удалите бахрому и заусенцы — они могут нарушить герметичность.
- Снимите фаску. Это критически важный этап! Острым ножом или фаскоснимателем срежьте наружный край трубы под углом (примерно 15–45°).
Почему это важно: Если не снять фаску, острый край трубы при введении может срезать или сместить резиновое уплотнительное кольцо внутри фитинга. - Подготовьте фитинг. Открутите синюю гайку на 3-4 оборота (не снимайте полностью), чтобы освободить место для захода трубы. Цанга и резинка должны "расслабиться".
- Облегчите скольжение. Допускается смочить край трубы водой или мыльным раствором (если производитель фитинга не запрещает контакт с ПАВ). Смазки на основе нефтепродуктов запрещены для резиновых уплотнителей.
- Вставьте трубу. Здесь есть подвох. Труба упрется два раза:
1. Первый упор: труба коснулась резинового кольца.
2. Второй упор: приложите усилие и продавите трубу сквозь резинку до упора в стопор корпуса.
Нюанс: Глубина захода трубы зависит от диаметра и производителя, но она должна пройти уплотнитель полностью. - Затяните гайку. Сначала от руки до упора. Финальную затяжку выполните компрессионным или цепным ключом.
Осторожно: Стандартное правило "еще на пол-оборота" работает для большинства бытовых систем, но всегда сверяйтесь с инструкцией производителя. Перетяжка может привести к деформации пластиковой резьбы или разрушению гайки (особенно на морозе).
3. Типичные ошибки: как делать НЕ надо
Мы собрали "грабли", на которые чаще всего наступают самостройщики, и проверили их на соответствие строительным нормам.
❌ Ошибка: Забыл снять фаску
Последствие: Уплотнительное кольцо задирается или срезается. Соединение начинает подтекать сразу или через короткое время.
❌ Ошибка: Не до конца вставил трубу
Последствие: Труба удерживается только за счет зубьев цанги, но не доходит до резинового уплотнения. Герметичность отсутствует, стык потечет моментально при подаче давления.
❌ Ошибка: Закопал фитинги в землю без доступа
Разбор: Согласно СП 40-102-2000 (п. 3.3.4), разъемные соединения должны располагаться в местах, доступных для осмотра и ремонта. Компрессионный фитинг — это обслуживаемое соединение.
Решение: Размещайте фитинги в ревизионных колодцах (кессонах). Для необслуживаемой укладки в грунт ("похоронил и забыл") надежнее использовать сварные соединения.
❌ Ошибка: Оставил трубу на солнце без защиты
Нюанс: Полиэтилен подвержен фотодеструкции. Длительное воздействие УФ-лучей сокращает срок службы материала.
Совет: Если ввод в дом идет по наружной стене, защитите трубу изоляцией, гофрой или коробом.
❌ Ошибка: Превышение рабочего давления
Факт: Пластиковые фитинги имеют разные классы давления (PN10, PN16). Убедитесь, что выбранные вами соединительные муфты соответствуют давлению в вашей системе, особенно если планируете использовать мощный скважинный насос.
4. Ограничения: Газ и Горячая вода
Безопасность — это не просто слова, а требования ГОСТ и здравого смысла.
⚠️ ГАЗ: Опасность кустарного монтажа
Трубы ПНД с желтой полосой предназначены для газоснабжения. Однако категорически запрещено использовать компрессионные фитинги (цанговые) для монтажа газовых сетей. Они не обеспечивают должной надежности для взрывоопасных сред.
Норма: Газовые полиэтиленовые трубы соединяются только методом сварки (встык или электромуфтами) с использованием специализированного оборудования.
Ответственность: Самовольная газификация и нарушение правил безопасности могут повлечь серьезную административную и уголовную ответственность, не говоря уже о риске для жизни.
⚠️ ОТОПЛЕНИЕ И ГВС: Температурный режим
Согласно ГОСТ 18599-2001, напорные трубы из полиэтилена предназначены для транспортировки воды с температурой от 0 до 40 °C.
Проблема: При превышении температуры полиэтилен теряет кольцевую жесткость (становится мягким) и его способность выдерживать давление резко падает. При подаче воды +60...+70 °C трубу может "раздуть" или разорвать.
Решение: Для отопления и горячего водоснабжения используйте материалы, рассчитанные на высокие температуры: полипропилен (PPRC), металлопластик или сшитый полиэтилен (PEX).
Заключение
Теперь, когда вы вооружены знаниями теории и нормативов, можно приступать к практике. Главное в работе с ПНД — аккуратность, чистота (песок на резинке — враг герметичности) и соблюдение технологии.
