Виды труб для прокладки кабеля в земле

Прокладка кабеля под землей всё популярнее среди владельцев частных домов, так как обеспечивает надёжную защиту проводов от различных природных воздействий.

Специальные трубы для подземной прокладки кабеля минимизируют воздействие грунта и воды, обеспечивая долговечность кабельной инфраструктуры.

Подземная прокладка может показаться дорогим вложением, но в долгосрочной перспективе она экономически выгодна. Эти коммуникации устойчивы к природным явлениям, защищены от вандализма и воровства.

Повреждения воздушных линий могут привести к длительному отсутствию электроэнергии и связи, что вызывает дополнительные неудобства. Участок от магистрального столба до дома часто подвержен авариям.

Проложив кабель под землёй, можно избежать установки столбов на участке и сделать его более эстетичным. В современных домах подземная прокладка позволяет объединить кабели в один пучок и защитить их от повреждений.

Технические трубы для кабеля

Современные материалы труб для прокладки кабеля

В прошлом подземная прокладка кабеля велась с применением труб из стали и асбоцемента. Однако сегодня асбоцементные трубы ушли в прошлое из-за своей хрупкости и большого веса, а стальные, хотя и являются прочными, подвержены коррозии и высоким затратам. Вместо этого, на передний план выходят трубы из различных видов пластика, обеспечивая оптимальные характеристики и удобство в установке.

  • Поливинилхлорид;

  • Полипропилен;

  • Полиэтилен высокого и низкого давления.

Различные виды пластика имеют свои уникальные характеристики и сферы применения, которые регулируются соответствующими стандартами и нормами.

К примеру, стальной кожух подходит только для прокладки контрольного кабеля, так как не обеспечивает должной защиты силового кабеля в случае пробоя.

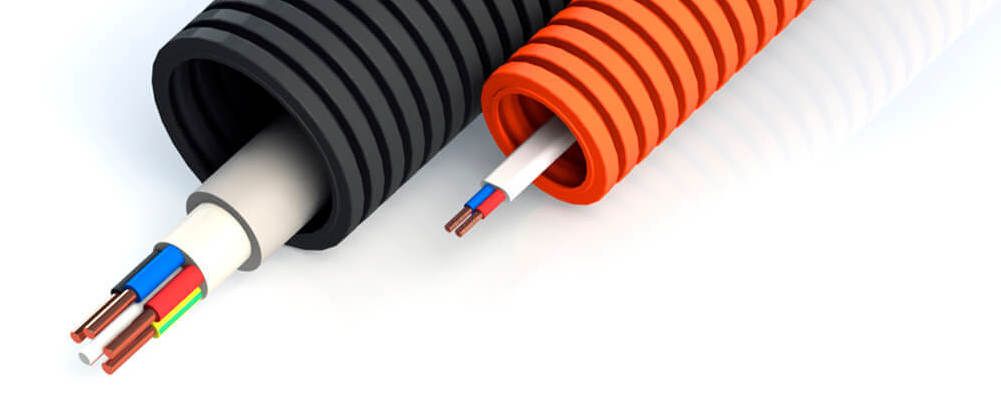

Пластиковые трубы лёгкие, долговечные, не подвержены коррозии и имеют отличные диэлектрические свойства. Кроме того, разнообразие пластиковых труб позволяет выбрать оптимальный вариант для каждой конкретной задачи. Они могут отличаться по сечению, толщине стенки, быть гладкими или гофрированными.

Трубы ПНД: практичный выбор для защиты кабеля

Труба ПНД стала неотъемлемым элементом при прокладке кабеля в земле, разделяясь на два основных типа: технические и электротехнические.

Технические трубы

Технические трубы используются в различных инженерных системах, в том числе в линиях электропередачи. Они имеют однослойные стенки без дополнительной обработки, которые окрашены в чёрный цвет. Трубы способны противостоять воздействию агрессивных химических веществ, они также обладают высокой механической прочностью и электроизоляционными свойствами.

Полиэтиленовые трубы могут быть жёсткими или гибкими.;

Жёсткие ПНД трубы используются, например, для заливки кабеля в бетонную стяжку пола или закладки его в кирпичную кладку.

Гибкие трубы применяются для защиты электропроводки внутри помещений. Они обеспечивают надёжную изоляцию и безопасность электрических сетей.

Важно отметить, что технические трубы не оснащены устройствами для затяжки кабеля.

Электротехнические трубы

Для прокладки подземных коммуникаций наиболее подходящими являются двустенные трубы, которые используются для протяжки силовых линий с напряжением до 1000 В. Они могут быть выполнены из различных материалов, но наиболее популярными являются гладкие или гофрированные трубы с внешней оболочкой из ПНД и гладкой внутренней частью из полиэтилена высокого давления.

Особо прочными признаны трубы с гофрированными внешними стенками, которые дополнительно армированы стальной проволокой. Это обеспечивает им высокую прочность и устойчивость к различным воздействиям.

Трубы из ПНД невероятно прочные и эластичные при любой температуре, невосприимчивы к химическим веществам и не боятся ультрафиолетовых лучей. Благодаря этим свойствам, трубы ПНД обеспечивают надёжность и долговечность коммуникаций.

Подбор труб по техническим характеристикам

  • Прочность — ключевой фактор при выборе гофрированных труб для прокладки кабеля. Чем глубже труба будет заложена в землю, тем выше требования к её механической прочности.
  • Толщина и диаметр. Показатель SDR (соотношение толщины стенок к диаметру) является индикатором прочности изделия. Чем меньше SDR, тем надёжнее труба. Для труб одного диаметра толщина стенок может варьироваться, но не должна быть менее 2 мм. Например, для диаметра 75 мм доступна толщина стенок от 2, 3 мм до 10, 3 мм, что отражается на значении SDR от 33 до 7, 4.
  • Качество и внешний вид. При выборе труб важно обращать внимание на визуальные признаки качества, такие как отсутствие расслоений у двухслойных труб, гладкость внутренней поверхности и отсутствие дефектов на внешней стороне.
  • Внутренний диаметр и длина. Внутренний диаметр трубы может существенно отличаться от внешнего, что влияет на возможность протяжки кабелей. Трубы диаметром до 90 мм поставляются длинными отрезками от 50 до 200 метров, в то время как изделия большего сечения имеют максимальную длину 12 метров из-за их меньшей гибкости.
  • Особенности производства. Технические трубы часто изготавливаются из производственных отходов и вторичного сырья, что снижает их стоимость, но может влиять на технические характеристики.

Преимущества полиэтилена перед сталью

Полиэтиленовые трубы для прокладки кабеля под землей выигрывают у стальных конкурентов не только по стоимости, но и по целому ряду других факторов, делая их предпочтительным выбором для различных проектов.

  • Долговечность и надежность

Полиэтиленовые трубы гарантируют долгий срок службы благодаря своей устойчивости к коррозии и гниению под воздействием влаги. Они не подвержены разрушению и сохраняют свои характеристики на протяжении многих лет.

  • Простота монтажа

Монтаж полиэтиленовых труб проще и быстрее благодаря возможности соединения без использования сварных работ. Это экономит время и ресурсы на установке.

  • Гибкость и удобство

Полиэтиленовые трубы позволяют прокладывать трассы с изгибами без необходимости использования лишних фитингов, обеспечивая гибкость и удобство в процессе укладки.

  • Безопасность и экологичность

Полиэтилен не подвержен разложению и не выделяет токсичных веществ, что позволяет назвать его экологически безопасным материалом. Кроме того, пластиковая оболочка труб останавливает горение при коротких замыканиях, обеспечивая безопасность эксплуатации.

  • Электроизоляционные свойства

Отличные электроизоляционные свойства полиэтилена позволяют обходиться без заземления, что упрощает процесс установки и эксплуатации кабельных систем.

  • Малый вес и прочность

Полиэтиленовые трубы обладают небольшим весом и при этом обеспечивают высокую прочность при любых температурах, что делает их идеальным выбором для широкого спектра проектов.

В настоящее время самыми подходящими считаются трубы ПНД, которые обладают выдающимися техническими характеристиками, адаптированными к условиям использования. Особенно важно использовать двустенные гофрированные трубы для прокладки наиболее ответственных линий, так как они обеспечивают дополнительную прочность и защиту.

Такой подход к прокладке кабелей обеспечивает не только надежность и долговечность коммуникаций, но и обеспечивает безопасность электрооборудования и пользователей.
