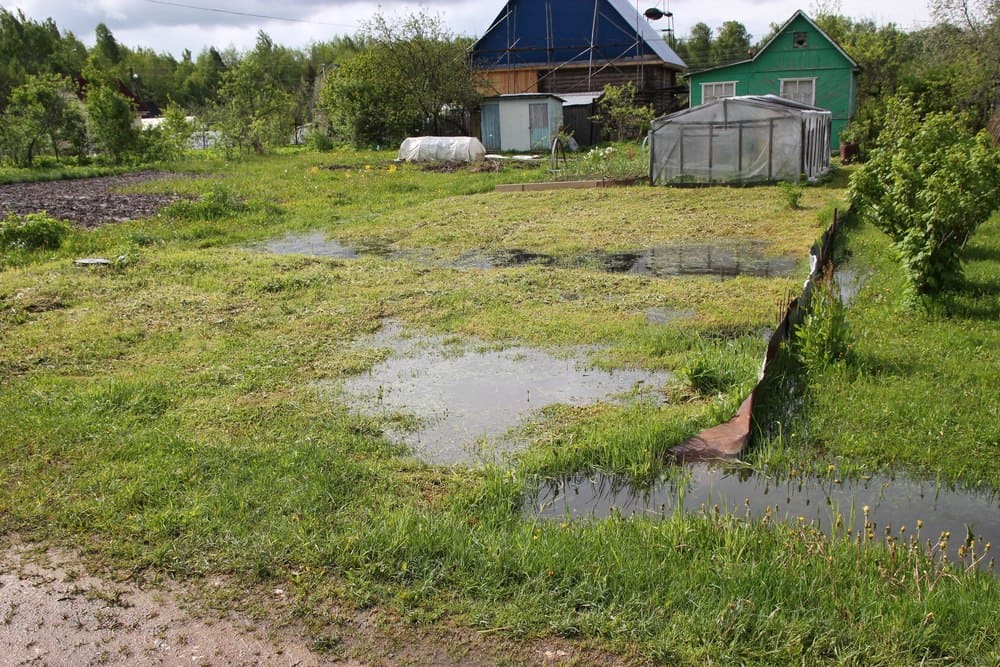

Купили участок мечты, а весной он превратился в болото? Каждый дождь создает новые лужи во дворе, а подвал дома отсыревает? Пора разобраться с дренажем раз и навсегда. Правильно спроектированная дренажная система защитит ваши вложения в недвижимость и сделает участок пригодным для жизни. В этой статье поделимся практическим опытом устройства дренажной системы своими руками - от диагностики проблемы до выбора конкретных материалов.
Когда дренаж действительно нужен: 5 главных признаков
Многие владельцы участков тратят деньги на дренаж там, где проблему можно решить простой планировкой территории. Настоящая потребность в дренажной системе возникает при наличии конкретных признаков.
| Признак | Описание | Как проверить |
|---|---|---|
| Застой воды | Вода стоит более 48 часов после дождя | Наблюдение после осадков |
| Подтопление фундамента | Влага в подвале, сырость у основания | Осмотр цоколя и подвала |
| Неудачный рельеф | Участок в низине, уклон к дому | Визуальная оценка стока воды |
| Водоупорные грунты | Глина, суглинок с плохой проницаемостью | Тест: яма 60 см + вода на сутки |
| Высокий УГВ | Грунтовые воды ближе 1,5 м от поверхности | Бурение скважин, наблюдение за колодцами |
Определяем тип грунта и уровень грунтовых вод
Успех дренажной системы на 70% зависит от правильной оценки гидрогеологических условий участка. Простая диагностика займет один день, но сэкономит месяцы переделок.
Выкопайте три контрольных шурфа глубиной 1-1,5 метра в разных частях участка. Идеальное время - весна или осень, когда грунтовые воды находятся на максимальном уровне.
| Тип грунта | Характеристика | Поведение в руке | Водопроницаемость |
|---|---|---|---|
| Песчаные | Рассыпчатые | Не держат форму | Высокая |
| Супесь | Слегка связные | Лепится, но разрушается | Средняя |
| Суглинок | Пластичные | Хорошо лепится во влажном состоянии | Низкая |
| Глина | Очень пластичные | Твердеет при высыхании | Очень низкая |
Засеките время ухода воды из шурфов. Если вода не уходит за сутки - у вас водоупорные грунты, требующие серьезной дренажной системы.
Анализируем рельеф участка
Рельеф участка определяет схему дренажной системы и место сброса воды. Даже незаметный глазу уклон в 2-3 см на 10 метров кардинально влияет на движение грунтовых вод.
Постройте простейший нивелир из строительного уровня и рейки. Промерьте высотные отметки по всему участку с шагом 10-15 метров. Нанесите результаты на план участка - получите карту стока воды.
Найдите самую низкую точку участка - туда будет стекать вся вода. Если эта точка находится рядом с домом или хозяйственными постройками, дренаж жизненно необходим.
Виды дренажных систем: какую выбрать для вашего случая
Существует три основных типа дренажа, каждый решает определенный круг задач. Правильный выбор сэкономит 30-40% бюджета и обеспечит эффективную работу системы.
| Тип дренажа | Назначение | Глубина | Стоимость | Сложность монтажа |
|---|---|---|---|---|
| Поверхностный открытый | Отвод ливневых вод | 30-50 см | Низкая | Простая |
| Поверхностный закрытый | Отвод ливневых вод (эстетично) | 30-50 см | Средняя | Средняя |
| Глубинный кольцевой | Защита конкретного здания | 1-3 м | Высокая | Сложная |
| Глубинный систематический | Осушение всего участка | 1-3 м | Очень высокая | Очень сложная |
| Комбинированный | Универсальная защита | 0,3-3 м | Максимальная | Сложная |
Поверхностный дренаж: простой и бюджетный
Поверхностная дренажная система собирает и отводит ливневые воды с участка. Это самое простое и доступное решение для большинства дачных участков.
Открытая система представляет собой сеть канавок глубиной 30-50 см, выкопанных с уклоном к месту сброса воды. Дешево и эффективно, но портит внешний вид участка.
Закрытая поверхностная система использует лотки и дождеприемники, закрытые решетками. Эстетично выглядит, но стоит в 3-4 раза дороже открытых канав.
Поверхностный дренаж решает проблему отвода дождевой и талой воды, но бессилен против грунтовых вод. Если у вас проблемы только с ливневым стоком - это ваш выбор.
Глубинный дренаж: надежная защита фундамента
Глубинная дренажная система работает с грунтовыми водами, понижая их уровень на участке. Это серьезное инженерное сооружение, требующее точных расчетов и качественных материалов.
Система состоит из перфорированных труб, уложенных в траншеи глубиной 1-3 метра. Трубы окружены фильтрующей засыпкой из щебня и песка, обернуты геотекстилем для защиты от заиливания.

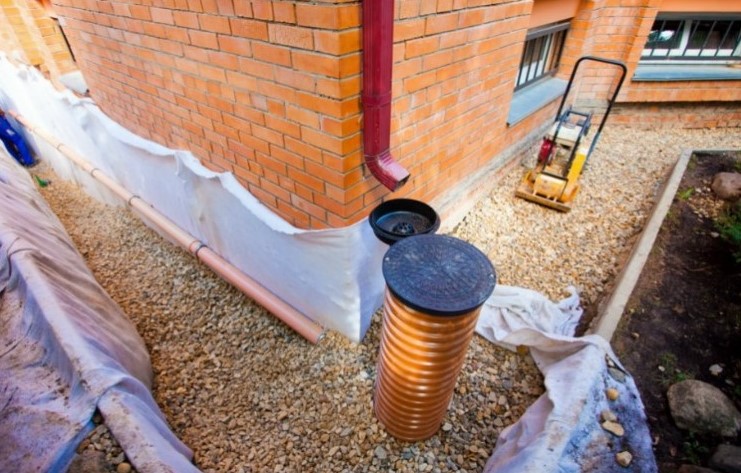

Кольцевой дренаж прокладывается по периметру дома на расстоянии 1,5-3 метра от фундамента. Защищает конкретное здание, но не решает проблему переувлажнения всего участка.
Систематический дренаж покрывает весь участок сетью дрен, уложенных по схеме "елочка". Дорого, но эффективно для сложных гидрогеологических условий.
Комбинированные системы
На участках со сложным рельефом и проблемными грунтами эффективнее всего работают комбинированные дренажные системы, сочетающие поверхностный и глубинный дренаж.
Поверхностная часть быстро убирает ливневые воды, не давая им просочиться в грунт и повысить уровень грунтовых вод. Глубинная часть контролирует грунтовые воды и защищает фундамент от подтопления.
Такая схема дороже простых решений, но обеспечивает 100% защиту участка от любых видов подтопления.
Выбираем материалы: трубы, геотекстиль, щебень
Материалы для дренажа составляют 40-50% стоимости проекта. Правильный выбор обеспечит 30-40 лет безупречной работы системы, ошибки приведут к засорению дрен и дорогостоящему ремонту.
Дренажные трубы: диаметр, жесткость, с геотекстилем или без
| Площадь участка | Диаметр труб | Кольцевая жесткость | Глубина заложения |
|---|---|---|---|
| До 50 соток | 110 мм | SN4 (4 кН/м²) | До 2 метров |
| 50-150 соток | 160 мм | SN8 (8 кН/м²) | До 4 метров |
| Свыше 150 соток | 200 мм и выше | SN8+ (8+ кН/м²) | До 4+ метров |
Материал труб: Полиэтиленовые (ПНД) трубы вытеснили керамические и асбестоцементные благодаря легкости, долговечности и простоте монтажа. Срок службы ПНД труб - до 50 лет.
Геотекстильная оболочка на трубе защищает перфорацию от засорения частицами грунта. Трубы с геотекстилем стоят на 20-30% дороже, но служат в 2-3 раза дольше в илистых и глинистых грунтах.
Геотекстиль: плотность и характеристики
Геотекстиль выполняет функцию фильтра, пропуская воду и задерживая частицы грунта. От его характеристик зависит долговечность всей дренажной системы.
| Тип грунта | Плотность геотекстиля | Ширина полотна для траншеи 40 см |
|---|---|---|
| Песчаные и супесчаные | 150-200 г/м² | 120 см |
| Суглинистые | 200-300 г/м² | 120 см |
| Глинистые и илистые | 300-400 г/м² | 120 см |
Используйте только иглопробивной геотекстиль - он не рвется при укладке и лучше пропускает воду. Термоскрепленные материалы быстро засоряются и теряют водопроницаемость.
Щебень и песок для дренажной подушки
Дренажная засыпка создает фильтрующую среду вокруг трубы и обеспечивает свободный приток воды к перфорации.
✓ Что использовать:
- Мытый щебень фракции 20-40 мм
- Крупный или средний речной песок
- Гранитный или габбро щебень
✗ Что НЕ использовать:
- Известняковый щебень (растворяется водой)
- Щебень с большим содержанием пыли
- Керамзит (всплывает при высоком УГВ)
- Мелкий или карьерный песок
Расход материалов на 1 метр дрены диаметром 110 мм:
- Щебень: 0,08 м³
- Песок: 0,04 м³
- Геотекстиль: 1,2 м²
Пошаговая инструкция монтажа своими руками
Монтаж дренажной системы требует точного соблюдения технологии. Ошибки на любом этапе могут свести на нет всю работу.
Проектирование и разметка участка
Начните с составления схемы дренажной системы на плане участка. Обозначьте:
- Расположение всех дрен с указанием диаметров
- Направление уклонов (стрелками)
- Места установки смотровых колодцев
- Точку сброса воды
| Параметр | Минимальное значение | Максимальное значение |
|---|---|---|
| Уклон дрен | 5 мм на 1 м (0,5%) | 30 мм на 1 м (3%) |
| Расстояние между колодцами | - | 50 метров |
| Глубина заложения | 70 см от поверхности | - |
Перенесите схему на участок при помощи колышков и шнура. Проверьте уклоны гидроуровнем или лазерным нивелиром.
Земляные работы: копаем траншеи правильно
Ширина траншеи должна быть в 3 раза больше диаметра трубы, но не менее 40 см. Для трубы 110 мм копайте траншею шириной 40 см, для трубы 160 мм - 50 см.
Технология копки:
- Снимите плодородный слой отдельно - он понадобится для засыпки
- Копайте траншею на 20 см глубже проектной отметки
- Контролируйте уклон через каждые 5 метров
- Дно траншеи должно быть ровным, без ям и бугров
Выбранный грунт складируйте с одной стороны траншеи, оставляя проход для работы с другой стороны.

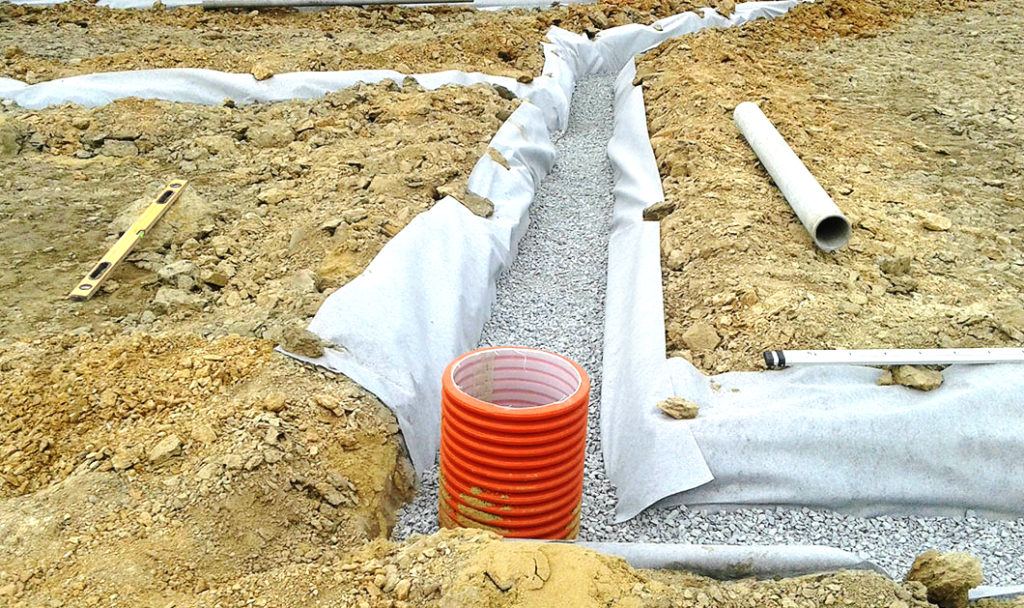

Укладка труб и засыпка
Подготовка основания:
- Засыпьте дно траншеи песком слоем 10 см
- Утрамбуйте песок, проверьте уклон
- Расстелите геотекстиль с напуском на стенки траншеи
Укладка трубы:
- Уложите трубу перфорацией вниз (не вверх!)
- Соедините трубы муфтами, проверьте герметичность стыков
- Установите тройники для подключения боковых дрен

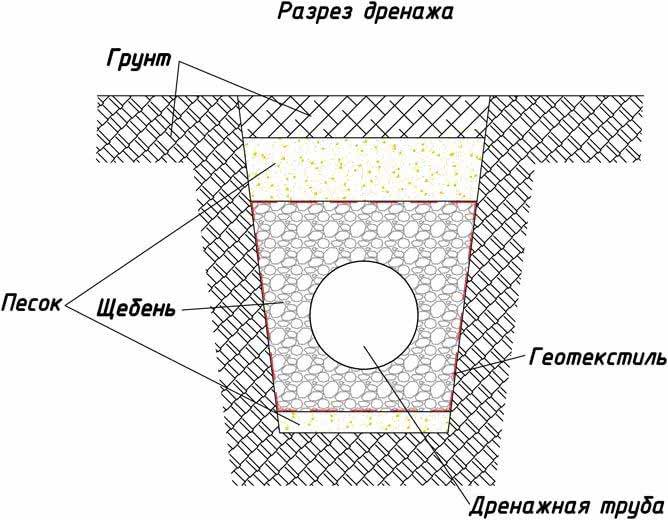

Обсыпка трубы (послойно):
- Засыпьте трубу щебнем слоем 10 см снизу и по бокам
- Добавьте щебень сверху трубы слоем 20 см
- Заверните геотекстиль с нахлестом 20-30 см
- Засыпьте песком слоем 30 см
- Оставшееся пространство засыпьте вынутым грунтом
Каждый слой засыпки уплотняйте ручной трамбовкой. Не используйте виброплиту - она может повредить трубу.
Топ-7 ошибок при устройстве дренажа
За годы работы мы видели десятки неработающих дренажных систем. 90% проблем возникает из-за типовых ошибок, которые легко избежать.
Ошибка №1: Неправильный уклон
Слишком маленький уклон (менее 3 мм/м) приводит к застою воды и заиливанию труб. Слишком большой уклон (более 30 мм/м) создает размывающую скорость потока.
Ошибка №2: Укладка трубы перфорацией вверх
При такой укладке в трубу попадает мусор, она быстро засоряется. Перфорация должна быть направлена вниз - вода поступает в трубу снизу.
Ошибка №3: Использование строительного песка
Строительный песок содержит глину и пыль, которые забивают геотекстиль. Используйте только мытый речной песок.
Ошибка №4: Экономия на геотекстиле
Некачественный геотекстиль рвется при засыпке или быстро засоряется. Экономия в 2000-3000 рублей оборачивается переделкой системы за 100-150 тысяч.
Ошибка №5: Неправильная глубина заложения
Мелко заложенные дрены (60-80 см) не работают с грунтовыми водами. Глубина должна быть не менее 120-150 см для эффективной работы.
Ошибка №6: Отсутствие смотровых колодцев
Без колодцев невозможно прочистить засорившуюся систему. Устанавливайте колодцы через каждые 35-50 метров и в местах поворотов.
Ошибка №7: Неправильное место сброса воды
Если воде некуда уйти с участка, дренаж не будет работать. Предусмотрите сброс в канаву, пруд или дренажный колодец.
Обслуживание и ремонт: как продлить срок службы системы
Правильно построенная дренажная система требует минимального обслуживания, но полностью забывать о ней нельзя.
Ежегодное обслуживание (весна):
- Проверьте состояние смотровых колодцев
- Очистите дождеприемники от мусора
- Проконтролируйте работу системы во время первых дождей
Обслуживание раз в 3-5 лет:
- Промойте дрены водой под давлением через смотровые колодцы
- Проверьте состояние дренажных насосов (если есть)
- Замените фильтры в дренажных колодцах
Признаки засорения системы:
- Вода долго стоит в смотровых колодцах
- На участке появились заболоченные участки в местах прохождения дрен
- В подвале появилась сырость после периода сухой работы
При засорении не пытайтесь прочистить дрены подручными средствами. Обратитесь к специалистам с профессиональным оборудованием для гидродинамической промывки.
Часто задаваемые вопросы
Можно ли делать дренаж зимой?
Земляные работы зимой возможны только при температуре выше -10°C и отсутствии промерзания грунта. Оптимальное время для устройства дренажа - поздняя весна и лето, когда грунт сухой и хорошо копается.
Сколько стоит сделать дренаж участка своими руками?
Стоимость материалов для дренажа 10 соток составляет 50-80 тысяч рублей при использовании качественных комплектующих. Работа профессиональной бригады увеличит бюджет в 2-3 раза.
Нужно ли делать дренаж, если участок на возвышенности?
Расположение на возвышенности не гарантирует отсутствие проблем с водой. При наличии водоупорных грунтов (глина, суглинок) даже на холме может потребоваться дренажная система для отвода ливневых вод.
Как определить, работает ли дренаж?
Эффективность дренажа проверяется во время сильных дождей или весеннего таяния. Вода должна уходить с участка в течение 12-24 часов, смотровые колодцы не должны переполняться.
Правильно спроектированная и смонтированная дренажная система решит проблемы с водой на вашем участке на десятилетия вперед. Начните с тщательной диагностики участка и составления детальной схемы - это основа успеха всего проекта. При соблюдении технологии монтажа и использовании качественных материалов вы получите надежную защиту от переувлажнения и сохранить свои инвестиции в недвижимость.
