Трубы КОРСИС — двухслойные профилированные трубы для безнапорных наружных сетей водоотведения, включая ливневую канализацию. Их используют для отвода поверхностных вод с дорог, парковок, промышленных площадок, коммерческих объектов и частных территорий.
Конструкция объединяет наружный профилированный слой, воспринимающий внешние нагрузки от грунта и транспорта, и гладкую внутреннюю поверхность, которая способствует стабильной пропускной способности трубопровода. Базовые серии выпускаются из полиэтилена высокой плотности — ПЭВП / ПНД / HDPE; отдельные усиленные линейки, например КОРСИС ПРО, производятся из полипропиленового блок-сополимера. Для продукции КОРСИС применяются требования ГОСТ Р 54475-2011, при этом точные параметры необходимо проверять по паспорту конкретной серии, диаметра и класса жёсткости.
При подборе трубы для ливнёвки определяют два ключевых параметра:
- Внутренний проходной диаметр DN/ID
- Подбирается по расчётному расходу дождевых и талых вод.
- Кольцевая жёсткость SN
- Подбирается по глубине заложения, грунтовым условиям, уровню грунтовых вод, транспортной нагрузке и схеме обратной засыпки.
Что такое трубы КОРСИС
КОРСИС — семейство гофрированных полимерных труб для самотёчных сетей. Они предназначены для работы без внутреннего напора: вода перемещается по трубе под действием уклона трассы.
Ознакомиться с полным размерным рядом продукции можно непосредственно в специализированном каталоге труб КОРСИС.
В ливневой канализации такие трубы применяют для:
- подключения дождеприёмников и лотков;
- отвода воды от кровель, парковок и проездов;
- прокладки внутриплощадочных коллекторов;
- устройства дорожного водоотведения;
- транспортировки поверхностного стока к пескоуловителям, нефтеотделителям, накопительным резервуарам или точкам сброса;
- реконструкции и расширения существующих самотёчных сетей.
Ливневая сеть испытывает кратковременные пиковые нагрузки во время сильных осадков и снеготаяния. Поэтому труба должна обеспечивать расчётную пропускную способность, выдерживать давление грунта и дорожного покрытия, а также сохранять герметичность соединений при сезонных подвижках грунта.
Конструкция и свойства труб КОРСИС

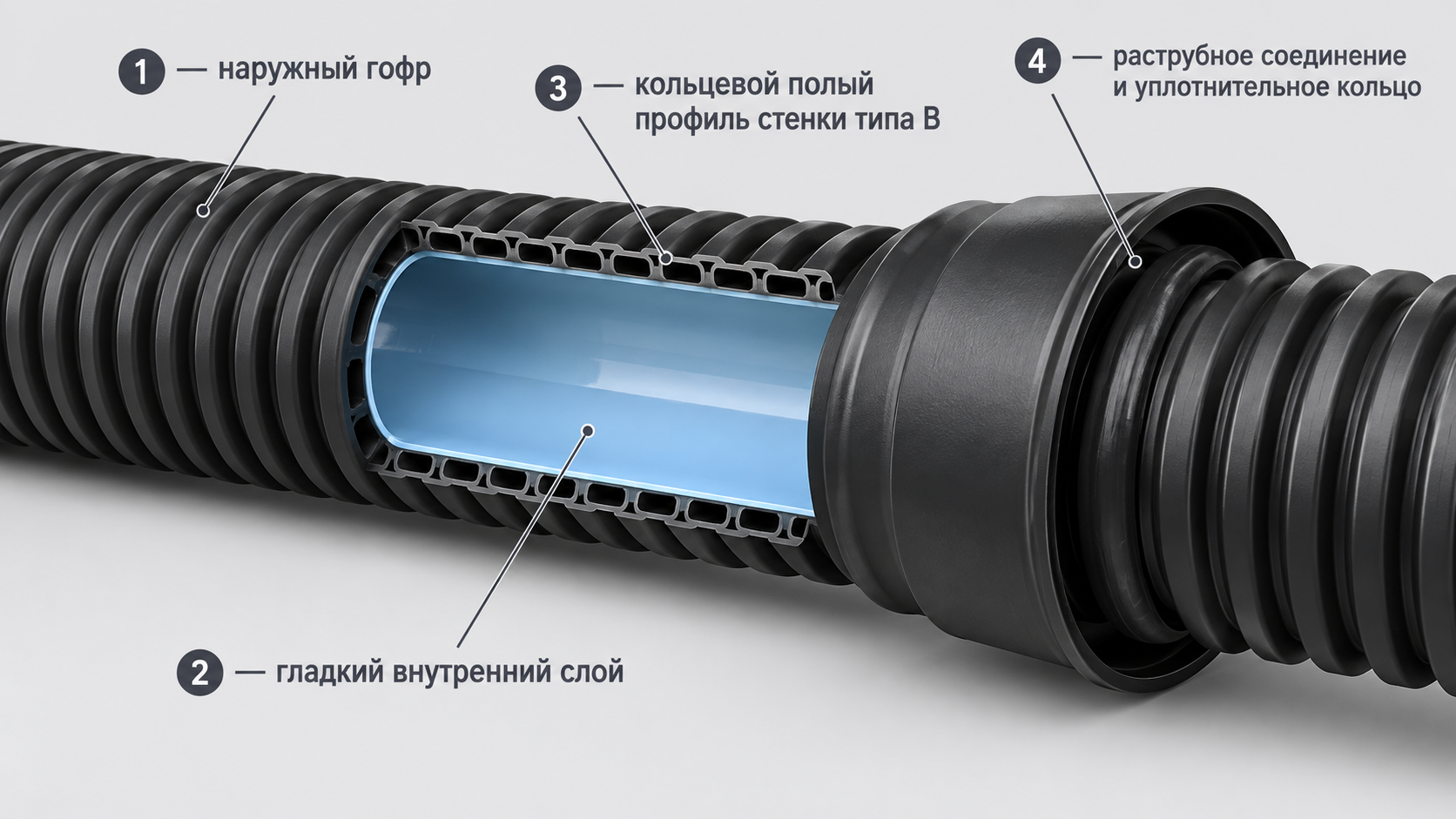

Двухслойная стенка
Труба имеет два функциональных слоя:
- наружный гофрированный слой воспринимает внешние нагрузки от грунта, насыпи и транспорта;
- внутренний гладкий слой обеспечивает прохождение стока с меньшим гидравлическим сопротивлением и упрощает визуальный контроль состояния коллектора.
Наружная поверхность базовых труб обычно выполняется чёрной. Внутренняя стенка может быть светлой — белой, голубой или другого предусмотренного производителем оттенка. Светлая внутренняя поверхность удобна при телеинспекции: на ней проще заметить песок, отложения, деформации, смещения стыков и посторонние включения.
Материал ПНД и полипропилен
Базовые трубы КОРСИС производятся из полиэтилена высокой плотности. Материал не подвержен электрохимической коррозии, устойчив к воздействию влаги, растворов солей и многих загрязнений, характерных для поверхностного стока.
Полиэтиленовая труба также отличается сравнительно небольшой массой, что упрощает перевозку, разгрузку и монтаж по сравнению с тяжёлыми трубами из железобетона или металла.
Линейка КОРСИС ПРО выпускается из полипропиленового блок-сополимера. Такие трубы относятся к усиленным решениям для условий с повышенными внешними нагрузками. Для некоторых модификаций КОРСИС ПРО указывается класс кольцевой жёсткости SN16, двухслойная конструкция с гладким внутренним слоем и возможность кратковременного воздействия стоков с температурой до +95 °C. Допустимый постоянный температурный режим и прочие характеристики необходимо подтверждать по паспорту конкретного изделия.
Гидравлические свойства
Гладкая внутренняя поверхность полимерной трубы снижает гидравлическое сопротивление по сравнению с материалами, имеющими более шероховатую стенку. Это помогает сохранять расчётную пропускную способность коллектора и уменьшает риск накопления взвесей.
Однако гладкость трубы сама по себе не гарантирует отсутствие заиливания. Для устойчивой работы ливнёвки необходимы:
- правильно рассчитанный внутренний диаметр;
- достаточный продольный уклон;
- дождеприёмники с корзинами или пескоулавливающими элементами;
- пескоуловители на участках с высоким содержанием песка и взвесей;
- локальные очистные сооружения при поверхностном стоке с парковок, АЗС, складских площадок и промышленных территорий;
- доступ для инспекции и прочистки сети.
Преимущества и ограничения
Трубы КОРСИС применяют в самотёчных наружных сетях, когда требуется сочетание коррозионной стойкости, сравнительно небольшого веса и достаточной кольцевой жёсткости. Подробнее оценить массогабаритные параметры перед транспортировкой и разгрузкой помогает справочный обзор про вес труб Корсис.
| Параметр | Трубы КОРСИС | Железобетонные трубы | Металлические трубы |
|---|---|---|---|
| Материал | Полиэтилен или полипропилен, в зависимости от серии | Бетон / железобетон | Сталь, чугун и другие металлы |
| Устойчивость к электрохимической коррозии | Не подвержены электрохимической коррозии | Зависит от состава стоков, грунта и защитных решений | Требуется учитывать риск коррозии и защиту |
| Масса | Относительно небольшая | Высокая | Средняя или высокая |
| Монтаж | Раструбные соединения, муфты, фасонные части | Стыковка по проектному решению | Зависит от типа трубы и соединения |
| Потребность в тяжёлой технике | Зависит от диаметра, но обычно ниже | Как правило, выше | Зависит от диаметра и материала |
| Внутренняя поверхность | Гладкая | Может иметь большую шероховатость | Зависит от материала, покрытия и состояния трубы |
| Работа в грунте | Требует качественной грунтовой обоймы | Требует подготовленного основания и проектного решения | Зависит от конструкции и антикоррозионной защиты |
Основные преимущества
- Стойкость к коррозии и воздействию влажной грунтовой среды.
- Гладкая внутренняя поверхность, способствующая стабильной гидравлике.
- Относительно небольшой вес по сравнению с железобетонными аналогами.
- Возможность монтажа раструбным способом или с применением соединительных муфт.
- Доступность фасонных деталей для поворотов, ответвлений, переходов и ремонта.
- Возможность применения в городском, дорожном, промышленном и частном строительстве при соблюдении проектных требований.
Расчётный срок службы полимерных трубопроводов может составлять и более при корректном подборе, монтаже и эксплуатации.
Технические ограничения
- Трубы КОРСИС предназначены для безнапорных систем. Для напорных сетей требуются трубы и соединения, рассчитанные на соответствующее внутреннее давление.
- Класс кольцевой жёсткости нельзя выбирать только по типу объекта: необходим расчёт с учётом грунтов, глубины, воды, дорожной нагрузки и конструкции траншеи.
- Полимерная труба чувствительна к нарушениям технологии обратной засыпки: нельзя использовать в непосредственном контакте с трубой строительный мусор, крупный щебень, мерзлые комья и камни.
- Для стоков с нефтепродуктами, песком и взвесями требуется проектировать систему вместе с пескоуловителями, нефтеловушками и другими элементами локальной очистки.
Как выбрать трубу КОРСИС
Выбор трубы для ливневой канализации начинается не с наружного диаметра и не с цены за метр. Сначала определяют расчётный расход поверхностного стока, затем подбирают внутреннее проходное сечение, уклон, скорость движения воды, класс жёсткости и схему прокладки.
DN/OD и DN/ID: в чём разница
При заказе важно различать два обозначения диаметра.
| Обозначение | Что означает | Для чего важно |
|---|---|---|
| DN/OD | Номинальный наружный диаметр | Для выбора фитингов, раструбов, муфт, проходок и оценки габаритов трубы |
| DN/ID | Номинальный внутренний диаметр | Для гидравлического расчёта расхода воды и пропускной способности |
Для расчёта ливнёвки используют именно внутренний проходной диаметр DN/ID. Наружный диаметр DN/OD не отражает фактическое живое сечение: часть габарита занимает профилированная стенка трубы.
Например, труба с обозначением DN/OD 200 имеет внутренний проход меньше 200 мм; для одной из модификаций КОРСИС ПРО DN/OD 200 указан внутренний диаметр 171 мм. Поэтому подбирать трубу по наружному диаметру без проверки DN/ID нельзя.
Как выбрать диаметр
Диаметр ливневого трубопровода определяют по гидравлическому расчёту. В него включают:
- площадь водосборной территории;
- интенсивность расчётного дождя для конкретного населённого пункта;
- коэффициенты стока для кровли, асфальта, плитки, газона и других покрытий;
- число и тип дождеприёмников;
- продольный уклон трассы;
- длину веток и магистрального коллектора;
- отметки входов и выходов;
- допустимую скорость потока;
- необходимость запаса на перспективное расширение территории.
Ниже приведены не проектные значения, а ориентиры для первичного подбора.
| Сценарий | Ориентировочный наружный диаметр DN/OD | Что нужно проверить |
|---|---|---|
| Отвод воды от кровли и локальных площадок частного участка | 110–200 мм | Расход с кровли, уклон, количество водосточных стояков |
| Подключение нескольких дождеприёмников, проезды и небольшие парковки | 200–315 мм | Суммарный расход, пескоуловители, глубина прокладки |
| Внутриплощадочный коллектор коммерческого объекта | 315–630 мм | Гидравлический расчёт, транспортная нагрузка, наличие ЛОС |
| Городская или дорожная магистральная сеть | От 500 мм и выше | Расчёт бассейна водосбора, колодцы, пересечения, очистка, проектные нагрузки |
Классы кольцевой жёсткости SN
Класс кольцевой жёсткости SN показывает способность трубы сопротивляться внешнему сдавливанию. Значение указывается в кН/м².
| Класс | Ориентировочная область применения | Важное условие |
|---|---|---|
| SN4 | Участки без интенсивного транспортного движения: газоны, пешеходные зоны, частные территории | Применимость подтверждают расчётом с учётом глубины и грунтов |
| SN8 | Распространённое решение для внутриплощадочных сетей, парковок, проездов и городской инфраструктуры | Нужны расчёт и качественная обсыпка |
| SN16 | Участки с повышенными нагрузками: дороги, логистические площадки, территории с движением тяжёлого транспорта | Требуется полноценный статический расчёт и соблюдение технологии монтажа |
Линейки КОРСИС
Линейки КОРСИС отличаются материалом, конструкцией, диапазоном размеров, классом жёсткости и способом соединения. При заказе важно указывать не только слово «КОРСИС», но и конкретную серию, исполнение DN/OD или DN/ID, класс SN, длину, тип соединения и комплект фасонных деталей.
| Линейка | Материал и особенности | Типовое применение |
|---|---|---|
| КОРСИС | ПЭВП, двухслойная профилированная труба; параметры зависят от серии и типоразмера | Самотёчная ливневая, хозяйственно-бытовая и дренажная канализация |
| КОРСИС ПРО | Полипропиленовый блок-сополимер, усиленные модификации, включая SN16 | Участки с повышенной нагрузкой и специальные условия эксплуатации |
| КОРСИС ПРОТЕКТ | Труба со специальной наружной защитой, характеристики нужно сверять по каталогу производителя | Прокладка в сложных грунтах, реновация и условия риска повреждения наружной стенки |
| КОРСИС ПЛЮС | Крупногабаритные решения для коллекторов; диапазон и соединения зависят от исполнения | Магистральные сети и крупные водоотводящие сооружения |
| КОРСИС ARM | Специальное конструктивное исполнение для повышенных внешних нагрузок | Проекты, где требуется отдельное инженерное решение |
Нельзя автоматически переносить характеристики одной серии на другую. Например, SN16 и полипропилен относятся к КОРСИС ПРО, а не ко всем трубам КОРСИС без исключения. КОРСИС ПРО описывается как двухслойная гофрированная полипропиленовая труба с гладкой внутренней стенкой и профилированной наружной поверхностью.
Где применяют трубы КОРСИС
Городские и дорожные ливневые сети
Трубы используют для отвода поверхностного стока с улиц, проездов, развязок, парковок, мостовых подходов и других объектов транспортной инфраструктуры.
Для таких сетей важны не только диаметр и жёсткость трубы, но и схема размещения дождеприёмников, пропускная способность колодцев, пескоулавливание, очистка стока и возможность обслуживания коллектора.
Коммерческие и промышленные объекты
КОРСИС применяют на территориях складских комплексов, торговых центров, производственных площадок, логистических парков, АЗС и парковок.
Если сток может содержать нефтепродукты, песок, реагенты или повышенное количество взвесей, трубопровод проектируют совместно с локальными очистными сооружениями. Труба отвечает за транспортировку воды, но не заменяет нефтеловушку, пескоуловитель или сорбционный фильтр.
Частные участки и малоэтажная застройка
На частных территориях трубы используют для отвода дождевой воды от водосточных труб, дорожек, въездных групп, террас и площадок.
Обычно такие системы включают дождеприёмники, пескоуловители, ревизионные колодцы, трубы, накопительную ёмкость, инфильтрационный блок либо точку организованного сброса — если такой сброс допускается проектом и местными условиями.
Монтаж труб КОРСИС
Безнапорный трубопровод из профилированного полиэтилена работает в грунте как единая гибкая система «труба — песчаная обойма». Долговечность коллектора и сохранение геометрии зависят от трех факторов: устройства ровного песчаного основания с приямками под раструбы, правильной посадки уплотнительного кольца и послойной трамбовки пазух траншеи без использования строительного мусора или крупного щебня.
Пошаговый регламент земляных работ, правила соединения звеньев и врезки в колодцы подробно описаны в отдельном руководстве про монтаж труб Корсис.
Фитинги и комплектующие
Для формирования трассы ливневой канализации используют совместимые фасонные части и уплотнительные элементы. Набор комплектующих подбирают одновременно с трубой, поскольку он зависит от серии, диаметра, способа соединения и проектной схемы сети.
| Фасонная часть | Назначение |
|---|---|
| Соединительная муфта | Стыковка безраструбных отрезков, устройство ремонтных вставок |
| Отвод | Изменение направления трассы |
| Тройник | Подключение боковой ветки к основному коллектору |
| Крестовина | Соединение нескольких направлений в одном узле |
| Редукционный переход | Переход между трубами разного диаметра |
| Переход на колодец | Герметичное подключение к пластиковому или железобетонному колодцу |
| Уплотнительное кольцо | Герметизация раструбного соединения |
| Манжета или проходка | Герметизация ввода трубы в стенку колодца или камеры |
В самотёчных сетях переход между диаметрами желательно проектировать с учётом отметок лотка и гидравлического режима. Не всегда корректно просто соединить две трубы «по верху» или «по центру»: способ сопряжения должен быть указан в проекте.
Частые вопросы
Из какого материала делают трубы КОРСИС?
Базовые серии обычно выпускают из полиэтилена высокой плотности — ПНД / ПЭВП / HDPE. Усиленная линейка КОРСИС ПРО производится из полипропиленового блок-сополимера. Материал и характеристики необходимо проверять по паспорту конкретной серии.
По какому стандарту выпускаются трубы?
Для продукции КОРСИС применяется ГОСТ Р 54475-2011. Отдельные технические условия, маркировка, диапазон типоразмеров и характеристики могут зависеть от конкретной серии и производителя.
Какой срок службы у труб КОРСИС?
При корректном проектировании, монтаже и соблюдении условий эксплуатации полимерные трубопроводы могут иметь расчётный срок службы и более. Конкретный срок необходимо подтверждать нормативной и технической документацией на выбранное изделие.
Можно ли укладывать КОРСИС под автомобильной дорогой?
Да, трубы могут применяться на участках с транспортной нагрузкой. Однако нельзя выбирать класс жёсткости только по названию объекта. Необходим расчёт, учитывающий диаметр, глубину, грунт, уровень воды, конструкцию дорожной одежды, засыпку и интенсивность движения. Для повышенных нагрузок могут применяться усиленные решения, включая КОРСИС ПРО SN16.
В чём разница между КОРСИС и КОРСИС ПРО?
Базовые трубы КОРСИС обычно изготавливают из полиэтилена, а КОРСИС ПРО — из полипропиленового блок-сополимера. КОРСИС ПРО представлена усиленными модификациями, включая SN16. Точные диаметры, соединения, температурный режим и класс жёсткости нужно уточнять по конкретной позиции.
Нужна ли сварка при монтаже?
Не всегда. В зависимости от серии и исполнения могут применяться раструбные соединения с уплотнительными кольцами, соединительные муфты и другие предусмотренные производителем способы стыковки. Для части труб КОРСИС ПРО указывается муфтовое соединение.
Рекомендации для проектирования и закупки
При подготовке спецификации на ливневую канализацию проверяйте не только наименование «труба КОРСИС», но и полный набор параметров:
- серия трубы: КОРСИС, КОРСИС ПРО или другое специализированное исполнение;
- материал: ПНД или полипропилен;
- обозначение диаметра: DN/OD либо DN/ID;
- внутренний проходной диаметр для гидравлического расчёта;
- класс кольцевой жёсткости SN;
- рабочая длина трубы;
- способ соединения;
- тип, количество и совместимость уплотнительных колец;
- фасонные части, переходы, муфты и вводы в колодцы;
- требования проекта к основанию, обсыпке и уплотнению;
- условия эксплуатации: глубина, грунт, вода, дорожная нагрузка и состав стоков.
Для большинства типовых внутриплощадочных решений часто рассматривают трубы SN8, но окончательное решение принимают только после инженерной проверки. Для участков с повышенными внешними нагрузками могут потребоваться трубы повышенной кольцевой жёсткости, включая КОРСИС ПРО SN16.
