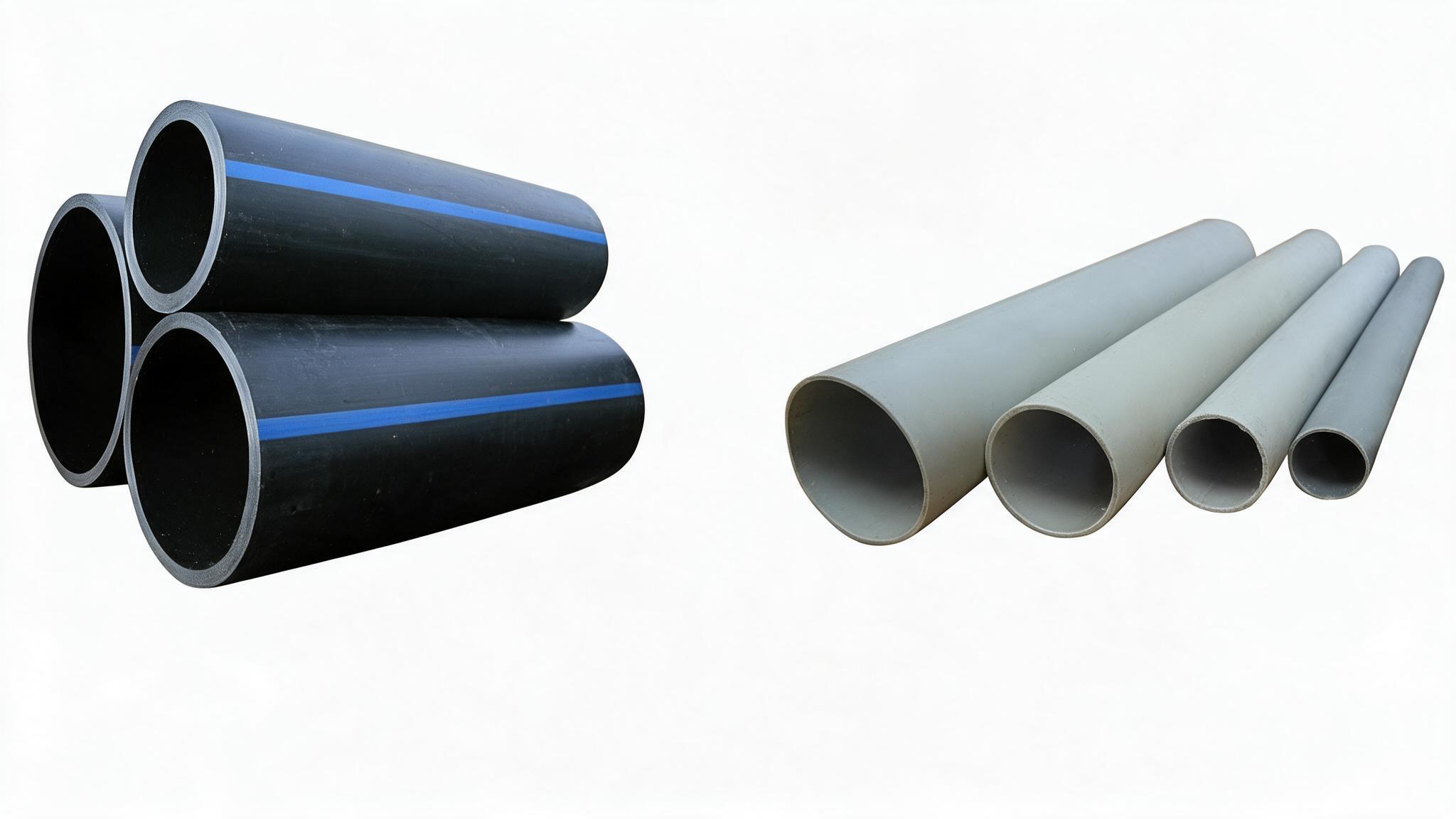

Сравнение ПНД и ПВХ труб: в чём разница и что лучше выбрать
ПНД и ПВХ — не два взаимозаменяемых вида трубы. Для наружного напорного холодного водоснабжения обычно подбирают полиэтиленовые трубы конкретного назначения, а для подземной самотечной канализации — НПВХ-трубы или структурированные полимерные трубы. Выбор определяется системой, расчётным режимом, нагрузками, монтажом и проектом, а не только названием полимера.
Короткий ответ
- ПЭ/ПНД рассматривают прежде всего для напорных систем, где нужна труба с заданными SDR и PN, а также подходящий способ соединения.
- НПВХ/PVC-U — типовое решение для подземной безнапорной канализации при подборе по DN, SN, глубине, грунту и технологии укладки.
В чём главное отличие ПНД от ПВХ
ПНД — бытовое и торговое обозначение полиэтилена низкого давления. ПВХ — общее название поливинилхлорида; в наружной канализации обычно применяют трубы из непластифицированного ПВХ — НПВХ, или PVC-U. Поэтому корректнее сравнивать не просто два полимера, а конкретные трубные системы: напорную ПЭ-трубу и НПВХ-трубу для самотечного водоотведения.
Что такое ПНД-труба
ПНД означает полиэтилен низкого давления. В проектной и нормативной документации чаще используют обозначения ПЭ или PE. Маркировка ПЭ 100 указывает на класс трубной композиции; она не определяет назначение трубы сама по себе.
ПЭ-труба может быть предназначена для воды, напорной канализации, дренажа, газа или защиты кабеля — но только если это прямо подтверждают её стандарт, маркировка и документы на конкретную партию. Чёрный цвет трубы или цветная полоса не являются самостоятельным доказательством назначения.
Подробно о материале, маркировке и назначении полиэтиленовых труб — в статье что такое ПНД-труба.
Для актуальных напорных ПЭ-труб, применяемых в водоснабжении, дренаже, напорной и вакуумной канализации, действует ГОСТ Р 70628.2-. ГОСТ 18599- утратил силу в России; его можно встретить в старых проектах и паспортах, но использовать как основную ссылку в новой спецификации не следует.
Что такое ПВХ и НПВХ
ПВХ — поливинилхлорид как группа материалов. НПВХ, или PVC-U, — непластифицированный поливинилхлорид. Из него изготавливают жёсткие трубы и фасонные части, в частности для наружной самотечной канализации.
ГОСТ 32413- распространяется на сплошностенные НПВХ-трубы и фасонные части для подземных безнапорных систем наружной канализации. Следовательно, фраза «ПВХ нельзя прокладывать в земле» неверна. Правильная формулировка: под землёй применяют НПВХ-трубы, предназначенные для этого режима, при условии подбора по классу жёсткости, нагрузкам и технологии монтажа.
Основные отличия
| Параметр | Напорная ПЭ/ПНД-труба | НПВХ/PVC-U для наружной канализации |
|---|---|---|
| Материал | Полиэтиленовая трубная композиция, например ПЭ 100 или ПЭ 100-RC | Непластифицированный поливинилхлорид |
| Типовое применение | Напорное водоснабжение, напорная или вакуумная канализация, отдельные дренажные задачи | Подземная безнапорная наружная канализация |
| Основные параметры выбора | Назначение, DN/OD, толщина стенки, SDR, PN, температура | DN, SN, конструкция стенки, глубина, грунт, тип соединения |
| Поведение трубы | Более пластичная | Более жёсткая |
| Что определяет работоспособность в грунте | Конструкция трубы, основание, боковая обсыпка, глубина, нагрузка, соединения | Конструкция трубы, SN, основание, боковая обсыпка, глубина, нагрузка, соединения |
| Типовые соединения | Стыковая сварка, электромуфтовые детали, предусмотренные механические фитинги | Раструб с эластомерным уплотнительным кольцом; иные способы — только для конкретной системы |
| Поставка | Бухты, катушки или отрезки — зависит от диаметра, SDR и изготовителя | Обычно прямые отрезки с раструбом; точная длина зависит от сортамента |
| Требования к монтажу | Нужны совместимость труб, подготовка торцов, сварочное оборудование или подходящие фитинги | Нужны подготовленное основание, чистые раструбы, целые кольца, соосность и правильная засыпка |
| Рабочее давление | Определяется PN вместе с материалом, SDR, температурой и условиями эксплуатации | Обычная безнапорная канализационная труба не предназначена для напорной линии |
| Внешняя нагрузка | Не оценивается только по слову «гибкая» | Не оценивается только по слову «жёсткая» |
| УФ-стойкость | Проверяется по документации конкретной трубы | Проверяется по документации конкретной системы |
| Универсальность применения | Водопроводная ПЭ-труба не становится автоматически газовой или кабельной | Канализационная НПВХ-труба не становится автоматически напорной водопроводной |
SDR и SN нельзя сравнивать как равнозначные показатели. SDR — это отношение номинального наружного диаметра к номинальной толщине стенки; для ПЭ-труб оно связано с напорной способностью. SN — номинальная кольцевая жёсткость безнапорной трубы, измеряемая в кН/м².
Подробнее о том, как читать SDR и почему его нельзя подменять «давлением трубы», — в статье что такое SDR полиэтиленовых труб.
Что выбрать для разных систем
Сначала определяют назначение трубопровода и режим его работы. После этого выбирают материал, конструкцию, параметры трубы и соединения. Одинаковый наружный диаметр не означает, что две трубы взаимозаменяемы.
Для холодного водоснабжения
Для наружного напорного холодного водопровода рассматривают трубу, которая прямо предназначена для транспортирования воды. Для ПЭ-систем проверяют область применения, DN/OD, толщину стенки, SDR, PN, температуру среды и данные в маркировке.
ГОСТ Р 70628.2- распространяется на ПЭ-трубы для хозяйственно-питьевой воды, воды до очистки, дренажа, напорной и вакуумной канализации. Это не отменяет проверку конкретной продукции: труба должна соответствовать требуемому давлению, температуре и условиям прокладки.
Для подбора водопроводной трубы по диаметру и рабочим параметрам можно перейти в каталог ПНД-труб для водоснабжения. В заявке стоит сразу указывать назначение, наружный диаметр, SDR или PN, длину трассы, способ соединения и условия монтажа.
Для сезонного водопровода ключевым вопросом становится не «какая труба не боится мороза», а можно ли полностью освободить линию от воды на зиму. Если система остаётся заполненной, материал трубы не заменяет слив, утепление, нужную глубину прокладки или другие проектные меры защиты от замерзания.
Для канализации
Для канализации сначала определяют режим: самотёк, напор или вакуум. Затем выбирают трубную систему.
Самотечная наружная канализация. Подходят НПВХ-трубы по ГОСТ 32413-, а также трубы со структурированной стенкой из ПЭ, ПП или НПВХ по ГОСТ Р 54475-. При подборе проверяют не только материал, но и SN, гидравлический диаметр, основание, уклон, глубину заложения, грунтовые условия, нагрузку от транспорта и тип соединения.
Напорная канализация. Здесь требуется напорная трубная система. Обычную раструбную НПВХ-трубу для наружной безнапорной канализации нельзя использовать вместо напорной линии по признаку «она тоже пластиковая». Для ПЭ-трубы дополнительно проверяют SDR, PN, совместимость со стоками и конструкцию переходных узлов.
Внутренняя и наружная канализация. У них разные условия эксплуатации и разные требования к трубам. Нельзя переносить характеристики внутренней серой канализационной трубы на наружную подземную сеть.
Для дренажа
Для дренажной системы название полимера вторично. Основными параметрами становятся конструкция стенки, перфорация, фильтрующий слой, кольцевая жёсткость, диаметр, уклон, схема обсыпки и способ отвода собранной воды.
До закупки определяют:
- Нужна однослойная или двухслойная гофрированная труба.
- Нужна ли перфорация и в какой части окружности трубы.
- Требуется ли фильтр для конкретного типа грунта.
- Какой класс жёсткости нужен при заданной глубине и нагрузке.
- Как будет устроена щебёночная обсыпка и отвод воды из дренажа.
Труба с перфорацией и фильтром не компенсирует ошибку в уклоне, диаметре или обсыпке. Неподтверждённые диаметры, конструкции и наличие не стоит фиксировать в статье: комплектование дренажной системы выполняют по задаче конкретного объекта.
Для прокладки в земле
ПЭ- и НПВХ-трубы можно прокладывать под землёй, если конкретная система рассчитана на этот способ монтажа. При подземной укладке труба работает совместно с основанием, боковой засыпкой и окружающим грунтом.
Проверяют:
- Глубину заложения.
- Грунт и уровень грунтовых вод.
- Нагрузку от дороги, парковки, фундамента или техники.
- Наличие подготовленного основания без точечных опор.
- Материал и уплотнение боковой засыпки.
- Допустимую деформацию и класс SN для безнапорной трубы.
- Состояние стыков, раструбов, уплотнителей и фитингов.
Для НПВХ СП 503.1325800. регулирует проектирование, строительство и эксплуатацию самотечных систем водоотведения. Документ отдельно уделяет внимание основанию и обратной засыпке, поскольку труба с подходящим SN не будет работать штатно при пустотах, крупных камнях или неравномерном уплотнении.
Для защиты кабеля
Водопроводную или канализационную трубу нельзя называть кабельной только потому, что она изготовлена из ПЭ либо НПВХ. Для защиты кабеля оценивают механическую нагрузку, стойкость к сжатию и удару, условия прокладки, протяжку кабеля, заполнение, воздействие ультрафиолета и требования проекта.
Для трубных систем, прокладываемых в земле для защиты кабелей, предусмотрен отдельный стандарт — ГОСТ Р МЭК 61386.24-.
Для газопровода
Обычная водопроводная или техническая ПЭ-труба не считается газовой. Для транспортирования газообразного топлива нужны специализированные полиэтиленовые трубы, соответствующие назначению, маркировке, проекту и ГОСТ Р 58121.2-.
Самостоятельно выбирать и монтировать газопровод по сходству материала нельзя. Вопрос относится к проектированию и работам с обязательными требованиями безопасности.
Какие характеристики сравнивать
Для правильного выбора трубы недостаточно знать материал. Нужны данные о рабочем режиме, геометрии, нагрузках и условиях монтажа.
Давление, температура, SDR и PN
PN нельзя указывать отдельно от материала, SDR, температуры и режима эксплуатации. Для ПЭ 100 по ГОСТ Р 70628.2- в стандартных условиях SDR 11 соответствует PN 16, SDR 17 — PN 10, SDR 21 — PN 8. Это пример связки параметров конкретного материала и стандарта, а не универсальная характеристика любой ПНД-трубы.
При повышении температуры допустимая нагрузка трубной системы меняется. Поэтому некорректны фразы «ПНД выдерживает столько-то бар» или «ПВХ рассчитан на столько-то градусов» без указания конкретной серии, конструкции, температуры и документации производителя.
Грунт, SN и внешние нагрузки
В подземной канализации жёсткость трубы оценивают в том числе по SN. Но даже подходящий класс SN не гарантирует результат сам по себе: фактическая деформация зависит от глубины, свойств грунта, водонасыщения, основания, боковой засыпки и нагрузки сверху.
Пластичность ПЭ и жёсткость НПВХ — не характеристики «лучше» или «хуже». Это разные принципы работы конструкции в грунте. Для одной трассы критичным может быть качество боковой обсыпки, для другой — глубина, дорожная нагрузка или необходимость выдержать заданную геометрию самотёчной линии.
Низкая температура и замерзание воды
При выборе трубопровода для холодного климата нельзя ограничиваться словом «морозостойкость». Отдельно оценивают температуру хранения, температуру монтажа, рабочую температуру среды и риск замерзания воды внутри заполненной линии.
ПЭ-труба обычно сохраняет большую пластичность при отрицательных температурах, чем жёсткая НПВХ-труба. Однако это не означает, что заполненный водой ПЭ-трубопровод гарантированно переживёт замерзание. На результат влияют диаметр, толщина стенки, фактическое давление, состояние соединений, объём образовавшегося льда и число циклов замерзания–оттаивания.
Замёрзшую линию не нагружают рабочим давлением до полного оттаивания. Для сезонного водопровода предусматривают слив воды. Для круглогодичной линии оценивают глубину, утепление, обогрев при необходимости и возможность обслуживания.
Ультрафиолет и открытая прокладка
Устойчивость трубы к солнцу зависит от рецептуры композиции, стабилизации, цвета и подтверждённого изготовителем срока открытой эксплуатации. Чёрный цвет сам по себе не подтверждает допустимость постоянного монтажа на открытом воздухе.
При хранении и прокладке на поверхности проверяют паспорт изделия. Если труба не рассчитана на длительное УФ-воздействие, предусматривают защиту: кожух, экран или иной способ, допустимый для конкретной системы.
Химическая стойкость и срок службы
Нельзя писать, что ПЭ или НПВХ «стойки ко всем кислотам и щелочам». Совместимость проверяют по веществу, его концентрации, температуре, давлению и материалу уплотнительных колец.
Срок службы также нельзя объявлять единым для всех труб одного материала. Следует различать расчётную базу, прогнозируемый ресурс, гарантию изготовителя и фактические условия эксплуатации. Публичные исследования допускают ресурс современных правильно спроектированных, изготовленных, уложенных и эксплуатируемых ПЭ- и PVC-U-систем свыше , но это инженерный прогноз при соблюдении условий, а не гарантия для каждой трубы и каждого объекта.
Чем отличается монтаж
ПЭ-системы чаще соединяют сваркой или предусмотренными механическими фитингами. НПВХ-системы наружной канализации обычно собирают через раструб с эластомерным уплотнительным кольцом. Сравнивать монтаж по критерию «проще» бессмысленно без диаметра, длины трассы, оснащения бригады и требований проекта.
Соединение ПЭ-труб
Для ПЭ-труб применяют стыковую сварку, сварку деталями с закладными нагревателями и механические соединения, предусмотренные системой. Выбор зависит от диаметра, SDR, доступности места, типа сети и требований к ремонту.
Стыковая сварка не означает, что можно сварить любые две полиэтиленовые трубы. Проверяют совместимость материала, одинаковость или допустимое сочетание SDR, подготовку торцов и технологию работ. СП 399.1325800. рассматривает сварку как технологический процесс, требующий квалификации исполнителей и контроля параметров.
Соединение НПВХ-труб
Для НПВХ-труб наружной канализации типично раструбное соединение с эластомерным кольцом. Оно не требует сварочного аппарата, но требует точной сборки.
До соединения проверяют чистоту раструба и гладкого конца, наличие фаски, положение уплотнительного кольца и соосность трубы. Компенсационный зазор оставляют только в соответствии с инструкцией конкретной системы. Склеивание НПВХ упоминают лишь для тех изделий, где этот способ предусмотрен изготовителем; описывать его как универсальный монтаж наружной канализации неправильно.

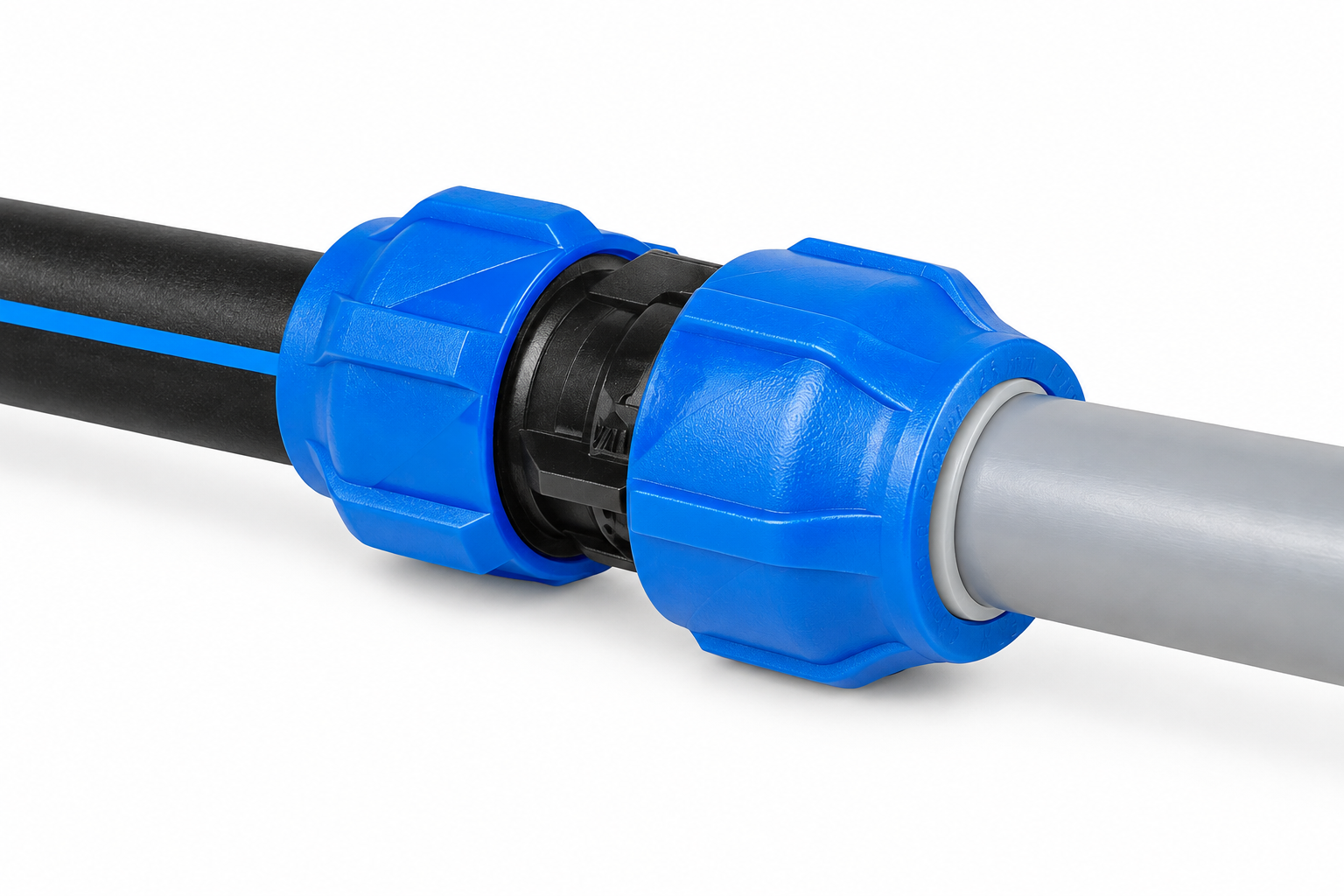

Переход между ПЭ и НПВХ
Переход между ПЭ и НПВХ возможен через штатный узел: фланцевое, резьбовое, свёртное, специальное раструбное соединение или через колодец в самотёчной системе. Конкретный вариант выбирают по давлению, диаметрам, геометрии, назначению линии и требуемой герметичности.
Кустарный переход с нагревом, случайной муфтой или герметиком не заменяет расчётный узел и не должен закладываться в проект.
Ошибки, которые вызывают проблемы
- Сварка загрязнённых, влажных или несоосных торцов ПЭ-трубы.
- Соединение труб с неподтверждённой совместимостью по материалу, диаметру или SDR.
- Перекрученное, повреждённое либо загрязнённое уплотнительное кольцо НПВХ.
- Сборка раструба без подготовки гладкого конца и контроля соосности.
- Пустоты под трубой, неуплотнённые боковые пазухи, камни и острые включения в засыпке.
- Использование случайного фитинга вместо предусмотренного переходного узла.
- Выбор трубы без учёта возможности испытаний и ремонта на объекте.
Что выгоднее по стоимости
Цена метра трубы не показывает стоимость готовой сети. Сравнивать можно только два решения одинакового назначения, с сопоставимой пропускной способностью, условиями монтажа и требуемой надёжностью.
Из чего складывается бюджет
В расчёт входят:
- Труба нужной конструкции, диаметра, SDR/PN или SN.
- Фасонные части, муфты, переходы и уплотнители.
- Сварка или сборка, оборудование и работа монтажной бригады.
- Подготовка траншеи, основание, подстилающий и защитный слои.
- Водоотведение или водопонижение при необходимости.
- Доставка, разгрузка и размещение материалов на объекте.
- Испытания, контроль стыков и исполнительные документы.
- Запас на подрезку и ремонтные узлы.
Сравнение «ПНД 110 мм против ПВХ 110 мм» без толщины стенки, SDR или SN, полезного внутреннего диаметра, состава фитингов и способа монтажа не даёт экономического ответа.
Когда дешёвая труба обходится дороже
Вариант с меньшей ценой за метр может потребовать больше фитингов, стыков или земляных работ. Вариант с большей ценой трубы может сократить число соединений либо упростить сборку на конкретной трассе. Решение принимают по полной смете, а не по одной строке прайса.
Для НПВХ ошибка в основании и обратной засыпке создаёт риск деформации и переделки независимо от цены трубы. Для ПЭ выгода от длинных участков может быть перекрыта затратами на сварочное оборудование, подготовленный персонал и контроль качества соединений.
Как выбрать трубу без ошибки
Правильный подбор начинается с назначения сети и заканчивается проверкой спецификации, а не выбором между словами «ПНД» и «ПВХ».
1. Определить систему
Зафиксируйте среду и режим работы:
- Питьевая или техническая вода.
- Самотечная, напорная или вакуумная канализация.
- Дренаж, ливневое водоотведение.
- Защита кабеля.
- Газопровод.
- Производственный сток или другая специальная среда.
2. Собрать исходные данные
Для подбора нужны расход, рабочее и максимальное давление, температура и химический состав среды, длина и профиль трассы, требуемый внутренний диаметр, глубина прокладки, грунт, уровень грунтовых вод, внешняя нагрузка, климат и доступность монтажа.
3. Сверить маркировку и проект
Для ПЭ-трубы проверяют назначение, материал, DN/OD, толщину стенки, SDR, PN, стандарт, изготовителя и партию. Для безнапорной канализационной трубы — DN, SN, материал, стандарт, конструкцию стенки и тип соединения.
Если нужно оценить массу поставки для разгрузки и логистики, используйте таблицу веса ПНД-труб. Вес помогает рассчитать перевозку, но не заменяет проверку SDR, толщины стенки и назначения.
4. Выбрать соединения
Проверьте, возможны ли на объекте сварка ПЭ, сборка раструбов, монтаж переходных узлов, испытания и последующий ремонт. Наличие трубы без подходящих фитингов, сварочного оборудования или доступа к стыку не решает задачу.
5. Сравнить комплекты, а не цену метра
В коммерческом предложении должны быть сопоставлены два полноценных варианта: труба, фасонные части, соединения, монтаж, земляные работы, доставка и испытания. Если варианты рассчитаны на разные нагрузки или давление, экономическое сравнение некорректно.
6. Проверить документы на конкретную позицию
Запрашивают документы, предусмотренные именно для выбранного изделия и поставки. Наименование, изготовитель, партия, стандарт и технические параметры в документах должны совпадать с маркировкой и спецификацией.
Универсального набора документов для всех ПЭ- и НПВХ-труб нет: он зависит от назначения трубы, изготовителя, требований проекта и условий поставки.
FAQ
Что лучше для водопровода — ПНД или ПВХ?
Для наружного напорного холодного водопровода обычно рассматривают ПЭ-трубу, предназначенную для воды и подобранную по DN/OD, SDR, PN, температуре и условиям монтажа. Само слово «ПНД» недостаточно: назначение подтверждают маркировкой, стандартом и документами конкретной продукции.
Что лучше для канализации — ПНД или ПВХ?
Для самотечной наружной канализации подходят НПВХ-трубы по ГОСТ 32413- и структурированные полимерные трубы по ГОСТ Р 54475-. Для напорной канализации нужна напорная система. Материал выбирают после определения режима, нагрузки, SN или PN, условий грунта и соединений.
Можно ли прокладывать ПВХ-трубы под землёй?
Да, если речь идёт о НПВХ-трубе, предназначенной для подземной прокладки. ГОСТ 32413- распространяется на НПВХ-трубы для подземной безнапорной наружной канализации. Дополнительно оценивают SN, глубину, транспортную нагрузку, основание и обратную засыпку.
Какая труба лучше работает в холодном климате?
Нельзя выбирать трубу только по «морозостойкости». Проверяют температуру монтажа, рабочую температуру среды, ударные нагрузки на холоде и риск замерзания воды внутри системы. ПЭ обычно пластичнее при низкой температуре, но это не гарантирует сохранность заполненного водой трубопровода.
Чем SDR отличается от SN?
SDR — отношение наружного диаметра к толщине стенки и один из параметров напорной трубы. SN — минимальная кольцевая жёсткость безнапорной трубы в кН/м². SDR не заменяет расчёт внешней нагрузки, а SN не показывает допустимое рабочее давление.
Можно ли соединить ПНД и ПВХ?
Да, через предусмотренный переходной узел. Подходящее решение выбирают по назначению линии, давлению, диаметрам, конструкции труб и требуемой герметичности. Для самотечных сетей переход может выполняться через колодец. Самодельные муфты и герметики не заменяют штатное соединение.
Можно ли заменить ПНД-трубу на ПВХ или наоборот?
Только после проверки проекта. Замена меняет внутренний диаметр, гидравлические потери, давление или жёсткость, поведение трубы в грунте, состав фитингов и технологию монтажа. Решение о замене согласуют с проектировщиком, а не принимают по совпадению диаметра.
Итог
ПНД и ПВХ не являются взаимозаменяемыми товарными категориями: сравнивать нужно конкретные трубные системы и режимы работы.
- Для наружного напорного водоснабжения обычно рассматривают ПЭ-трубы соответствующего назначения, SDR и PN.
- Для подземной самотечной наружной канализации применяют НПВХ-трубы или структурированные полимерные трубы с подбором по SN и условиям прокладки.
- ПЭ-труба не становится газовой, кабельной или питьевой только по цвету и материалу; НПВХ-канализация не становится напорным водопроводом по совпадению диаметра.
- SDR, PN и SN нельзя подменять друг другом.
- Подземная работоспособность зависит от трубы, соединений, основания, обсыпки, грунта и нагрузки.
- Для закупки необходимо сравнивать комплекты одинакового назначения: труба, фитинги, монтаж, земляные работы, логистика и испытания.
