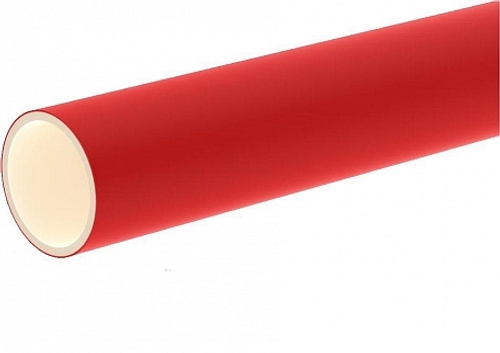

Двухслойные и трехслойные полимерные трубы для кабельной защиты, изготовленные согласно ГОСТ Р МЭК 61386.24-2014 "Трубные системы для укладки в земле", представляют собой гладкие и безгалогенные конструкции, созданные для обеспечения надежной защиты кабелей от внешних воздействий. Они имеют красный цвет, что помогает идентифицировать кабельные сети в грунте. (Цвет трубы красный только снаружи, причем толщина внешнего слоя составляет около 10% от толщины стенки трубы.)
Где используются трубы ПНД ГОСТ Р МЭК
Эти трубы применяются для защиты кабелей, размещенных под землей. Для обеспечения безопасности силовых линий, ГОСТы Р МЭК 61386.1-2014 и 61386.24-2014 предусматривают серию обширных испытаний, включающих проверку на сопротивление сжатию и удару, электрическую прочность, сопротивление изоляции, пожаробезопасность и другие характеристики. Соблюдение всех этих требований гарантирует, что кабели, прокладываемые внутри таких труб, останутся защищенными от внешних воздействий на протяжении всего срока эксплуатации.
Характеристики и технические свойства
Трубы, представленные в каталоге нашей компании, изготовлены из полиэтилена низкого давления ПЭ 100 - наиболее прочной марки полиэтилена низкого давления. Для обеспечения дополнительной защиты кабеля, все трубы должны соответствовать следующим критериям:
-
Деформация менее 5% при нагрузках 250, 450, 750 Н;
-
Устойчивость к удару, выдерживая падение ударника весом 3 кг (для категории L) или 5 кг (категория N) с высот от 100 до 800 мм (зависит от диаметра трубы);
-
Успешное прохождение изгиба на 90° без остаточных деформаций, при этом калибровочный шар должен проходить через трубу;
-
Электрическая прочность не менее 2000 В;
-
Сопротивление изоляции более 100 МОм.
Такие трубы идеально подходят для защиты электросетей постоянного напряжения 1500 В или переменного 1000 В.
Маркировка труб ГОСТ Р МЭК
Маркировка на трубах для кабельной защиты включает следующие данные:
-
Наименование производителя (торговую марку, логотип);
-
Номер в каталоге или другой идентификационный знак;
-
Категорию ударостойкости (L - легкая, N - нормальная);
-
Сопротивление сжатию (250, 450, 750).
Трубы ГОСТ Р МЭК окрашены в красный цвет, чтобы предостеречь от опасности высокого напряжения.
Преимущества ГОСТ Р МЭК
Соответствие разнообразным требованиям обеспечивает надежную защиту прокладываемых под землей кабелей высокого напряжения на долгий срок эксплуатации.
В нашем каталоге представлен широкий выбор труб ГОСТ Р МЭК по различным размерам и ценам. У нас вы можете приобрести трубы ГОСТ Р МЭК диаметром от 32 до 630 мм. Меньшие диаметры подходят для прокладки одного или нескольких кабелей, а более крупные могут использоваться для укладки нескольких толстых кабелей.
Диапазон SDR (отношение диаметра к толщине стенки) варьируется от 11 до 26. Для кабелей, прокладываемых на небольшой глубине, рекомендуется выбирать трубы с SDR 26, в то время как трубы с SDR 11 подходят для линий, залегающих глубоко под землей.
Чтобы купить товар или заказать оптовый прайс в «ГосСнабРезерв», звоните по номеру тел. +7 (499) 302-12-75 или отправляйте заявку на e-mail info@gossr.ru. Также вы можете оформить покупку через корзину.
