Трубы для высоковольтного кабеля от 1 до 500 кВ со склада

Трубы для высоковольтных кабелей предназначены для защиты силовых линий напряжением от 1 до 500 кВ. Системы рассчитаны на любые способы монтажа: классическую траншейную прокладку в грунт, бестраншейные методы (включая проколы и горизонтально-направленное бурение — ГНБ), а также устройство закрытой блочной канализации. Рабочая жила СПЭ-кабеля в штатном режиме нагревается до 90 °С, поэтому обычные водопроводные ПНД-трубы здесь не выдерживают: требуется специализированная термостойкая полимерная конструкция строго по ГОСТ Р 70751-2023. Укажите параметры проекта, диаметр кабеля и метод монтажа — мы подберём нужную серию и подготовим спецификацию за один рабочий день.

ПНД ГОСТ Р МЭК

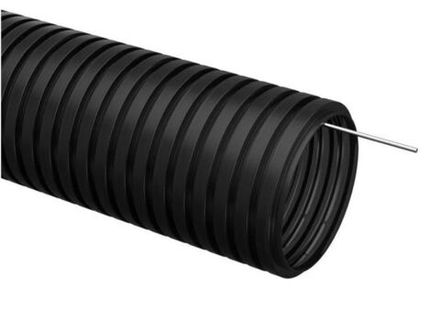

ПНД гофрированные с зондом

Гофрированные трубы ЭЛЕКТРОКОР

Гладкостенные трубы ЭЛЕКТРОПАЙП

Популярные фильтры

Товаров 36

очистить фильтр

Фильтр

Сбросить

Товаров 36

Сбросить

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 110 с защитной оболочкой

В наличии

Предзаказ

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 110 с защитной оболочкой

Производитель:

Полипластик
Наружный диаметр (OD):

110
Поверхность:

Гладкая
Структура:

Трехслойная (с внешней минералонаполненной оболочкой)
Длина (м):

12
ТУ:

ТУ 22.21.21-070-73011750-2020
ГОСТ:

ГОСТ Р 70751-2023
Герметичность:

IP68
Температура эксплуатации:

от -60°С до +95°С (кратковременно до +250°С)
Радиус изгиба, не менее:

20d
Класс горючести:

ПВ-0
Напряжение кабеля:

1 - 500 кВ
Серия:

Электропайп ОС РС ОМП

Наличие: В наличии

0 ₽

Подробнее

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 125 с защитной оболочкой

В наличии

Предзаказ

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 125 с защитной оболочкой

Производитель:

Полипластик
Наружный диаметр (OD):

125
Поверхность:

Гладкая
Структура:

Трехслойная (с внешней минералонаполненной оболочкой)
Длина (м):

12
ТУ:

ТУ 22.21.21-070-73011750-2020
ГОСТ:

ГОСТ Р 70751-2023
Герметичность:

IP68
Температура эксплуатации:

от -60°С до +95°С (кратковременно до +250°С)
Радиус изгиба, не менее:

20d
Класс горючести:

ПВ-0
Напряжение кабеля:

1 - 500 кВ
Серия:

Электропайп ОС РС ОМП

Наличие: В наличии

0 ₽

Подробнее

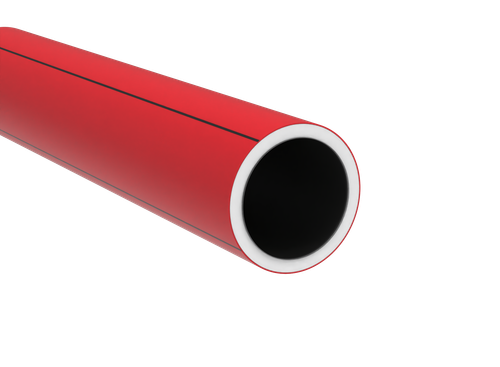

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 140 с защитной оболочкой

В наличии

Предзаказ

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 140 с защитной оболочкой

Производитель:

Полипластик
Наружный диаметр (OD):

140
Поверхность:

Гладкая
Структура:

Трехслойная (с внешней минералонаполненной оболочкой)
Длина (м):

12
ТУ:

ТУ 22.21.21-070-73011750-2020
ГОСТ:

ГОСТ Р 70751-2023
Герметичность:

IP68
Температура эксплуатации:

от -60°С до +95°С (кратковременно до +250°С)
Радиус изгиба, не менее:

20d
Класс горючести:

ПВ-0
Напряжение кабеля:

1 - 500 кВ
Серия:

Электропайп ОС РС ОМП

Наличие: В наличии

0 ₽

Подробнее

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 160 с защитной оболочкой

В наличии

Предзаказ

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 160 с защитной оболочкой

Производитель:

Полипластик
Наружный диаметр (OD):

160
Поверхность:

Гладкая
Структура:

Трехслойная (с внешней минералонаполненной оболочкой)
Длина (м):

12
ТУ:

ТУ 22.21.21-070-73011750-2020
ГОСТ:

ГОСТ Р 70751-2023
Герметичность:

IP68
Температура эксплуатации:

от -60°С до +95°С (кратковременно до +250°С)
Радиус изгиба, не менее:

20d
Класс горючести:

ПВ-0
Напряжение кабеля:

1 - 500 кВ
Серия:

Электропайп ОС РС ОМП

Наличие: В наличии

0 ₽

Подробнее

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 180 с защитной оболочкой

В наличии

Предзаказ

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 180 с защитной оболочкой

Производитель:

Полипластик
Наружный диаметр (OD):

180
Поверхность:

Гладкая
Структура:

Трехслойная (с внешней минералонаполненной оболочкой)
Длина (м):

12
ТУ:

ТУ 22.21.21-070-73011750-2020
ГОСТ:

ГОСТ Р 70751-2023
Герметичность:

IP68
Температура эксплуатации:

от -60°С до +95°С (кратковременно до +250°С)
Радиус изгиба, не менее:

20d
Класс горючести:

ПВ-0
Напряжение кабеля:

1 - 500 кВ
Серия:

Электропайп ОС РС ОМП

Наличие: В наличии

0 ₽

Подробнее

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 200 с защитной оболочкой

В наличии

Предзаказ

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 200 с защитной оболочкой

Производитель:

Полипластик
Наружный диаметр (OD):

200
Поверхность:

Гладкая
Структура:

Трехслойная (с внешней минералонаполненной оболочкой)
Длина (м):

12
ТУ:

ТУ 22.21.21-070-73011750-2020
ГОСТ:

ГОСТ Р 70751-2023
Герметичность:

IP68
Температура эксплуатации:

от -60°С до +95°С (кратковременно до +250°С)
Радиус изгиба, не менее:

20d
Класс горючести:

ПВ-0
Напряжение кабеля:

1 - 500 кВ
Серия:

Электропайп ОС РС ОМП

Наличие: В наличии

0 ₽

Подробнее

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 225 с защитной оболочкой

В наличии

Предзаказ

Труба ЭЛЕКТРОПАЙП ОС РС ОМП 225 с защитной оболочкой

Производитель:

Полипластик
Наружный диаметр (OD):

225
Поверхность:

Гладкая
Структура:

Трехслойная (с внешней минералонаполненной оболочкой)
Длина (м):

12
ТУ:

ТУ 22.21.21-070-73011750-2020
ГОСТ:

ГОСТ Р 70751-2023
Герметичность:

IP68
Температура эксплуатации:

от -60°С до +95°С (кратковременно до +250°С)
Радиус изгиба, не менее:

20d
Класс горючести:

ПВ-0
Напряжение кабеля:

1 - 500 кВ
Серия:

Электропайп ОС РС ОМП

Наличие: В наличии

0 ₽

Подробнее

В наличии

Предзаказ

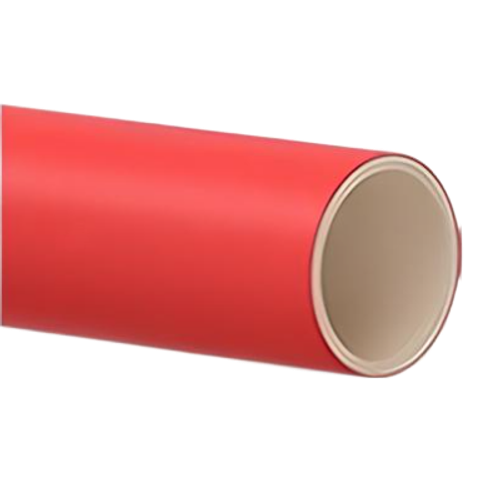

Труба ЭЛЕКТРОПАЙП РС 110

Производитель:

Полипластик
Наружный диаметр (OD):

110
Поверхность:

Гладкая
Структура:

Двухслойная
Длина (м):

12
ТУ:

ТУ 22.21.21-070-73011750-2020
ГОСТ:

ГОСТ Р 70751-2023
Герметичность:

IP68
Температура эксплуатации:

от -60°С до +95°С (кратковременно до +250°С)
Радиус изгиба, не менее:

20d
Класс горючести:

ПВ-0
Напряжение кабеля:

1 - 500 кВ
Серия:

Электропайп РС

Наличие: В наличии

От 671 ₽

Подробнее

В наличии

Предзаказ

Труба ЭЛЕКТРОПАЙП РС 160

Производитель:

Полипластик
Наружный диаметр (OD):

160
Поверхность:

Гладкая
Структура:

Двухслойная
Длина (м):

12
ТУ:

ТУ 22.21.21-070-73011750-2020
ГОСТ:

ГОСТ Р 70751-2023
Герметичность:

IP68
Температура эксплуатации:

от -60°С до +95°С (кратковременно до +250°С)
Радиус изгиба, не менее:

20d
Класс горючести:

ПВ-0
Напряжение кабеля:

1 - 500 кВ
Серия:

Электропайп РС

Наличие: В наличии

От 1 405 ₽

Подробнее

В наличии

Предзаказ

Труба ЭЛЕКТРОПАЙП РС 200

Производитель:

Полипластик
Наружный диаметр (OD):

200
Поверхность:

Гладкая
Структура:

Двухслойная
Длина (м):

12
ТУ:

ТУ 22.21.21-070-73011750-2020
ГОСТ:

ГОСТ Р 70751-2023
Герметичность:

IP68
Температура эксплуатации:

от -60°С до +95°С (кратковременно до +250°С)
Радиус изгиба, не менее:

20d
Класс горючести:

ПВ-0
Напряжение кабеля:

1 - 500 кВ
Серия:

Электропайп РС

Наличие: В наличии

От 2 180 ₽

Подробнее

В наличии

Предзаказ

Труба ЭЛЕКТРОПАЙП РС 225

Производитель:

Полипластик
Наружный диаметр (OD):

225
Поверхность:

Гладкая
Структура:

Двухслойная
Длина (м):

12
ТУ:

ТУ 22.21.21-070-73011750-2020
ГОСТ:

ГОСТ Р 70751-2023
Герметичность:

IP68
Температура эксплуатации:

от -60°С до +95°С (кратковременно до +250°С)
Радиус изгиба, не менее:

20d
Класс горючести:

ПВ-0
Напряжение кабеля:

1 - 500 кВ
Серия:

Электропайп РС

Наличие: В наличии

От 2 793 ₽

Подробнее

В наличии

Предзаказ

Труба ЭЛЕКТРОПАЙП РС 280

Производитель:

Полипластик
Наружный диаметр (OD):

280
Поверхность:

Гладкая
Структура:

Двухслойная
Длина (м):

12
ТУ:

ТУ 22.21.21-070-73011750-2020
ГОСТ:

ГОСТ Р 70751-2023
Герметичность:

IP68
Температура эксплуатации:

от -60°С до +95°С (кратковременно до +250°С)
Радиус изгиба, не менее:

20d
Класс горючести:

ПВ-0
Напряжение кабеля:

1 - 500 кВ
Серия:

Электропайп РС

Наличие: В наличии

От 4 272 ₽

Подробнее

1 2 3

Серии и типы труб для высоковольтных линий

ЭЛЕКТРОПАЙП РС: — двухслойная термостойкая труба. Выполняет роль дополнительного защитного футляра на сложных участках: при переходах под автомобильными и железными дорогами, а также водными преградами.
ЭЛЕКТРОПАЙП ПРО РС: — трёхслойная труба, стойкая к воздействию нагретой проволоки при токах короткого замыкания. Применяется как основная защита кабеля в грунте.
ЭЛЕКТРОПАЙП ОС РС: — трёхслойная серия с внутренним негорючим слоем категории ПВ-0. Аттестована для применения на объектах строительства ПАО «Россети».
ЭЛЕКТРОПАЙП ОС РС ОМП: — модификация с НГ-слоем и токопроводящей стенкой. Позволяет точно находить место повреждения кабеля после засыпки трассы. Также имеет аттестацию «Россетей».
ЭЛЕКТРОПАЙП НГ РС: — труба с внутренним и наружным слоями ПВ-0. Предназначена для участков открытой прокладки, где риск распространения пламени максимален.

Все перечисленные серии рассчитаны на основную защиту КЛ и эксплуатацию в сетях до 500 кВ без дополнительных ограничений по классу напряжения.

Ключевые характеристики

Трубы ЭЛЕКТРОПАЙП сохраняют механические характеристики при достижении номинальных и аварийных температур на оболочке кабельной линии — включая режим токов короткого замыкания, когда жила нагревается до 250 °С, а экран до 350 °С. Кольцевая жёсткость и геометрия трубы при этом не изменяются, кабель остаётся извлекаемым.

Для серии ОС РС ОМП предусмотрена функция определения места повреждения кабеля (ОМП): токопроводящая стенка трубы позволяет локализовать аварию без вскрытия грунта и разборки трассы.

Серии с внутренним или двойным слоем ПВ-0 не поддерживают и не распространяют горение — как при прокладке в закрытых каналах, так и в открытых конструкциях на воздухе.

Расчётный срок службы трубопровода — не менее 50 лет без снижения рабочих характеристик.

Монтаж не требует специальной техники: трубы имеют низкий вес и достаточную гибкость для прохождения поворотов трассы свободным изгибом без применения угловых фитингов.

В поставку входят соединительные детали и комплектующие под все серии: муфты, уплотнители торцов, концевые воронки.

Области применения

Термостойкие полимерные трубы ЭЛЕКТРОПАЙП решают задачи защиты кабельных линий от механических повреждений и температурных перегрузок. Трубопроводные системы применяются в двух ключевых сегментах:

Электроснабжение и городская инфраструктура

Строительство кабельной канализации для магистральных сетей, телекоммуникаций, систем уличного освещения и наружной рекламы. Трубы обеспечивают целостность трассы при земляных работах, сезонных подвижках грунта и защищают оболочку кабеля от внешних факторов.

Транспортное строительство и монолитные работы

Прокладка кабельной канализации в зонах экстремальных динамических и статических нагрузок — вдоль и под автомобильными магистралями, под железнодорожным полотном и взлётно-посадочными полосами аэропортов. При устройстве трасс в монолитном бетоне трубы сохраняют заданную геометрию канала, не деформируясь под тяжестью и давлением цементного раствора.

Наличие и сроки поставки

ГосСнабРезерв работает с 2013 года: собственное производство ПНД-труб и прямые дилерские контракты с заводами-партнёрами позволяют комплектовать заявки без длинной цепочки посредников. При наличии позиции на складе — отгрузка в 1–2 рабочих дня. Позиции под заказ — срок ожидания от производителя до 3 недель; об этом сразу предупреждаем, чтобы не срывать ваш монтажный график.

Доставка по Москве и Московской области — собственным транспортом. В регионы — транспортными компаниями-партнёрами или самовывоз со склада в Мытищах. Уточните актуальное наличие нужных серий и диаметров — ответим в рабочий день.

ГОСТ, ТУ, маркировка

Основной документ для термостойких полимерных труб под силовые КЛ — ГОСТ Р 70751-2023, введён с 18 мая 2024 года. Для объектов ПАО «Россети» и его дочерних обществ дополнительно применяется СТО 34.01-2.3.3-038-2021: требования к трубам для КЛ свыше 1 кВ.

Маркировка каждой трубы включает: DN, SN, серию, партию, дату производства и ссылку на ГОСТ. Этот минимум достаточен для входного контроля на объекте без дополнительных запросов к поставщику. Сплошная окраска сигнальным цветом по ГОСТ снижает вероятность повреждения трассы при последующих земляных работах.

Документы и комплектация

Паспорта, сертификаты, ТУ

Каждая поставка сопровождается документами без доплат:

Сертификат соответствия ГОСТ Р 70751-2023 — от аккредитованного органа. Реквизиты сертификата (номер, орган, срок действия) предоставляем по запросу или с КП.
Паспорт на изделие — серия, DN, SN, партия, дата производства.
Копия актуального ТУ — с явной ссылкой на ГОСТ Р 70751-2023.
Товаросопроводительные документы — счёт-фактура, накладная.

Консультация инженера и расчёт спецификации

Менеджеры ГосСнабРезерв хорошо разбираются в нюансах подбора кабельных труб и помогут сделать правильный выбор даже в нестандартных ситуациях. Для расчёта спецификации под проект достаточно четырёх параметров: класс напряжения КЛ, способ монтажа, диаметр кабеля (или пучка), длина трассы.

Получите спецификацию в формате Excel или PDF — готовую для вставки в смету или передачи проектировщику. Мы работаем по будням с 9:00 до 18:00. Небольшие заявки обрабатываем в течение 1–2 рабочих дней; по объёмным запросам — уточним срок при получении ТЗ.
