Гофрированные трубы ЭЛЕКТРОКОР

Технические характеристики

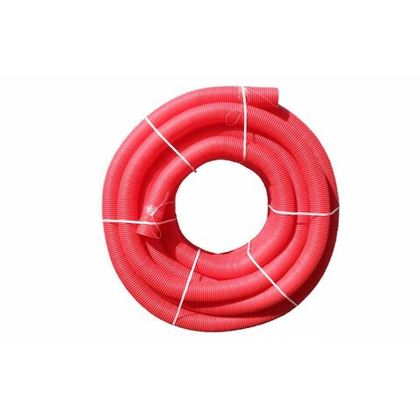

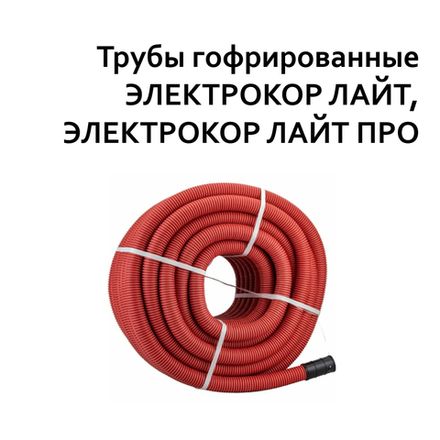

Лайт — однослойная гофрированная труба из полиэтилена, красного цвета снаружи. Параметры серии:

Диаметры

DN/OD 50, 63, 75, 90, 110 мм

Внутренний диаметр

от 39 до 90 мм (справочно)

Стойкость к сжатию

250 Н

Ударостойкость

лёгкая (L)

Сопротивление изгибу

гибкая

Форматы поставки

бухты 50 и 100 м — с возможностью комплектации тросиком для протяжки

Температурный диапазон

−50 … +90 °С

Стандарт

ГОСТ Р МЭК 61386.24-2014, ТУ 22.21.21-028-73011750-2017

Области применения

Лайт подходит там, где труба не испытывает нагрузки от грунта и транспорта:

• Прокладка слаботочных и сигнальных кабелей внутри зданий и сооружений
• Монтаж в мягком грунте на глубине до 1 м без транспортной нагрузки
• Системы охранной сигнализации, слаботочные сети, структурированные кабельные системы
• Трассы с изгибами: гибкая конструкция огибает препятствия без муфт — экономия на фитингах

Уточнить наличие и сроки — ответ за 2 часа.

Технические характеристики

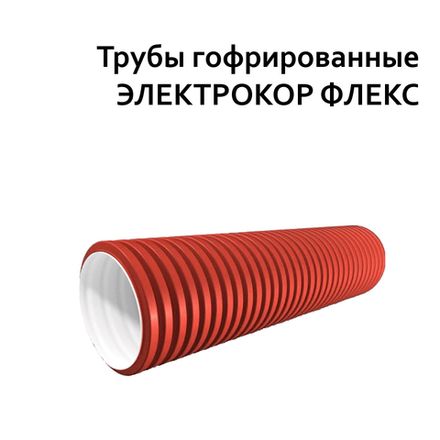

Флекс — двухслойная гофрированная труба с белым внутренним слоем. Повышенная стойкость к сжатию по сравнению с Лайт при сохранении гибкости — ключевое отличие серии. Параметры:

Диаметры

DN/OD 50, 63, 75, 90, 110, 160, 200 мм (под заказ — 250 мм)

Внутренний диаметр

от 39 до 173 мм (справочно)

Стойкость к сжатию

450 Н

Ударостойкость

лёгкая (L)

Сопротивление изгибу

гибкая

Форматы поставки

бухты 35, 50 и 100 м; отрезки 6 м (для DN/OD 160 и 200)

Тросик

бухты комплектуются тросиком для протяжки кабеля — по запросу

Цвет внутреннего слоя

белый; внешний — красный

Стандарт

ГОСТ Р МЭК 61386.24-2014, ТУ 22.21.21-028-73011750-2017

Области применения

Флекс — выбор для трасс со сложной геометрией, где нужна гибкость и диаметр свыше 110 мм:

• Прокладка кабелей в средних грунтах без интенсивной транспортной нагрузки
• Сложные трассы: обход строительных конструкций, колонн, фундаментов без дополнительных угловых муфт
• Силовые кабели низкого и среднего напряжения (до 220 кВ), оптические кабели связи
• Объекты, где требуется последующая замена кабеля: гладкий внутренний слой — протяжка без вскрытия траншеи

Тросик в бухте — кабель заходит в трубу сразу после укладки. Без отдельного оборудования, без задержек.

Технические характеристики

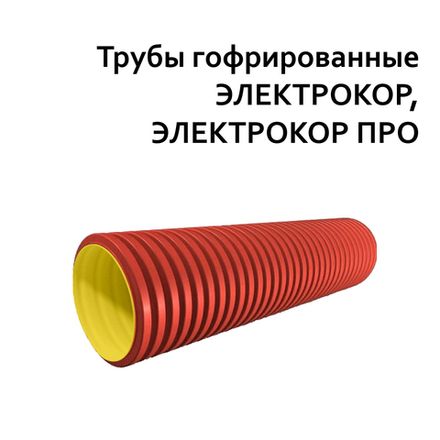

Стандарт — двухслойная жёсткая труба с жёлтым внутренним слоем. Кольцевая жёсткость 750 Н закрывает большинство задач городского подземного строительства без переплаты за ПРО. Параметры:

Диаметры

DN/OD 50, 63, 75, 90, 110, 160, 200 мм (под заказ — 250 мм)

Внутренний диаметр

от 39 до 173 мм (справочно)

Стойкость к сжатию

750 Н

Ударостойкость

нормальная (N)

Сопротивление изгибу

жёсткая

Форматы поставки

отрезки 6 м

Цвет внутреннего слоя

жёлтый; внешний — красный

Стандарт

ГОСТ Р МЭК 61386.24-2014, ТУ 22.21.21-028-73011750-2017

Области применения

Стандарт — рабочая лошадка большинства городских инфраструктурных проектов:

• Подземная прокладка в стандартных грунтах, глубина 1–3 м
• Городские кабельные сети: уличное освещение, силовые линии 6–10 кВ, слаботочные трассы
• Территории без постоянной тяжёлой транспортной нагрузки: газоны, тротуары, второстепенные проезды
• Жилая и коммерческая застройка: ввод кабелей в здания, распределительные сети квартала

Технические характеристики

ПРО — двухслойная усиленная труба с синим внутренним слоем и кольцевой жёсткостью 1250 Н. Под проезжей частью с интенсивным движением — единственная корректная серия из линейки Электрокор. Параметры:

Диаметры

DN/OD 75, 90, 110, 160, 200 мм (под заказ — 250 мм)

Внутренний диаметр

от 62 до 173 мм (справочно)

Стойкость к сжатию

1250 Н

Ударостойкость

тяжёлая (S)

Сопротивление изгибу

жёсткая

Форматы поставки

отрезки 6 м

Цвет внутреннего слоя

синий; внешний — красный

Стандарт

ГОСТ Р МЭК 61386.24-2014, ТУ 22.21.21-028-73011750-2017

Области применения

ПРО рассчитана на самые жёсткие нагрузки в реальных проектах:

• Прокладка под проезжей частью с интенсивным транспортным потоком
• Паркинги, логистические терминалы, промышленные дворы с тяжёлой техникой
• Глубокая прокладка от 2–3 м в плотных и каменистых грунтах
• Высоковольтные силовые кабели, магистральные линии 35–220 кВ
• Объекты, где повторное вскрытие недопустимо: реконструкция улиц, мосты, тоннели

Деформированная труба на объекте — это вскрытие, задержка, штрафы. ПРО устраняет этот риск на этапе закупки. Уточнить наличие ПРО под ваш объект.

1. Какой диаметр кабеля?

Рабочее правило: наружный диаметр трубы должен быть не менее чем в 1,5 раза больше диаметра кабеля при одиночной прокладке. Для пучка кабелей — суммарная площадь сечений не должна превышать 40–60% внутреннего сечения трубы.

2. Условия прокладки: глубина, тип поверхности, нагрузки?

• Внутри здания / мягкий грунт до 1 м / без транспорта → Лайт или Флекс
• Стандартный грунт / глубина 1–3 м / тротуар, газон → Стандарт (750 Н)
• Проезжая часть / паркинг / глубина свыше 2 м → ПРО (1250 Н)

3. Тип кабеля?

Слаботочные, сигнальные, оптические — достаточно Лайт или Флекс. Силовые кабели низкого напряжения — Флекс или Стандарт. Высоковольтные линии, магистральные трассы — Стандарт или ПРО.

4. Нужна ли последующая замена кабеля без вскрытия?

Если да — выбирайте трубу в бухтах с тросиком для протяжки (Лайт, Флекс). Жёсткие серии в отрезках 6 м соединяются муфтами — протяжка также возможна.

Если параметры объекта нестандартные — пришлите ТЗ, менеджер подберёт серию и диаметр под вашу задачу.
